幾種常見的熱仿真軟件

熱設計網 2021-05-12

隨著科技的不斷進步以及計算機計算性能的日益提高，熱仿真軟件也出現了好幾種。

相信大家都知道，每一種熱仿真都號稱自己能解決所有熱仿真相關的問題或工程。但是，它們都有各自的優點，選對熱仿真軟件無疑能夠提高任務完成效率。

下面是老曾最近整理的，是目前流行的商業熱仿真軟件。給你們介紹它們各自的拿手好戲，供各位選擇提供小小幫助。它們的專攻如下：

FloTHERM-電子熱設計

ICEPAK-電子熱設計

FloEFD-集成在三維軟件中的電子熱設計

6Sigma-數據中心熱設計

SINDA/FLUINT-航空航天熱設計

FloVENT-建筑通風、暖通

TAITherm-人體舒適度、電池和汽車熱設計

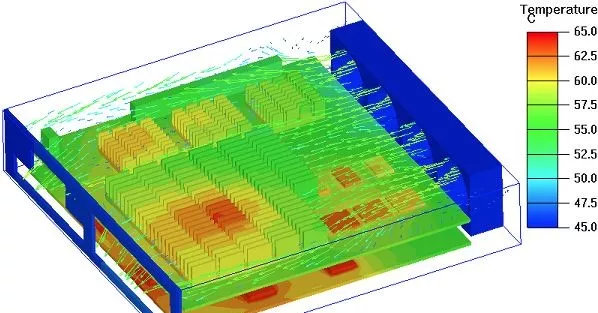

一，F(xiàn)loTHERM

概述：

FloTHERM作為全球第一款專門針對電子器件/設備熱設計而開發的仿真軟件，F(xiàn)loTHERM可以實現從元器件級、PCB板和模塊級、系統整機級到環境級的熱分析。FloTHERM軟件市場占有率高達70%。

包含模塊：

FloTHERM—核心熱分析模塊

Command Center—優化設計模塊

Visual Editor—后處理模塊

FloEDA—電子電路設計軟件高級接口

FloTHERM Parallel Solver Upgrade

FloMCAD Bridge —機械設計CAD軟件接口模塊

FloTHERMPACK(原FLOPACK)—基于互聯網的標準IC封裝熱分析模型庫

FloVIZ—獨立的仿真結果動態后處理軟件

應用領域：

元器件級：芯片封裝的散熱分析；

板級和模塊級：PCB板的熱設計和散熱模塊的設計優化；

系統級：機箱、機柜等系統級散熱方案的選擇及優化、散熱器件的選型；

環境級：機房、外太空等大環境的熱分析；

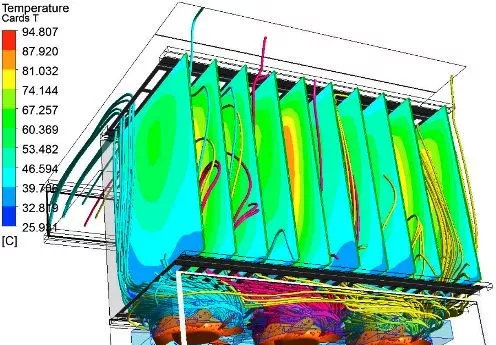

二、ICEPAK

概述：

ICEPAK軟件由全球最優秀的計算流體力學軟件提供商Fluent公司，專門為電子產品工程師定制開發的專業的電子熱分析軟件。與FloTHERM比較，比較突出的優勢是能夠很好處理曲面幾何，采用fluent求解器，集成在ANSYS中，能與ANSYS其他模塊進行耦合分析。

應用領域：

環境級 —— 機房、外太空等環境級的熱分析

系統級 —— 電子設備機箱、機柜以及方艙等系統級的熱分析

板級 —— PCB板級的熱分析

元件級 —— 電子模塊、散熱器、芯片封裝的熱分析

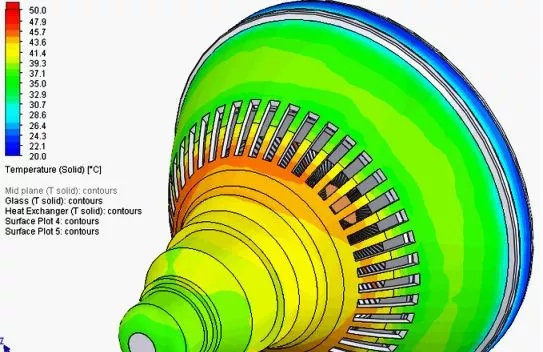

三、FloEFD

概述：

FloEFD是無縫集成于主流三維CAD軟件中的高度工程化的通用流體傳熱分析軟件。針對熟悉 CAD 軟件的工程師；集成于 CAD 中、使用簡單；在 CAD 軟件中快速分析；在 CAD 軟件中直接優化。

應用領域：

軍工、航空航天行業

電子、通訊行業

汽車行業

普通照明及LED半導體照明行業

機械、船舶行業

風扇、泵、壓縮機等透平機械行業

能源、化工行業

閥門、管道等流體控制設備行業

醫療器械行業

制冷、空調、暖通行業

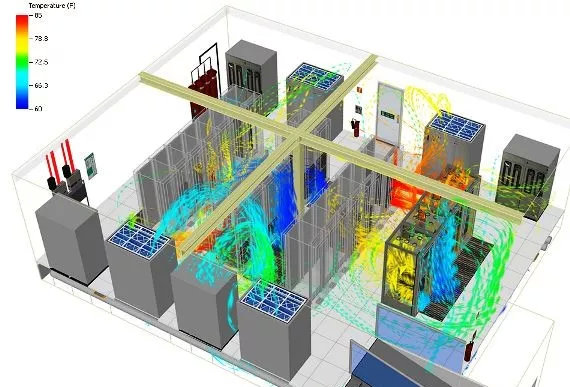

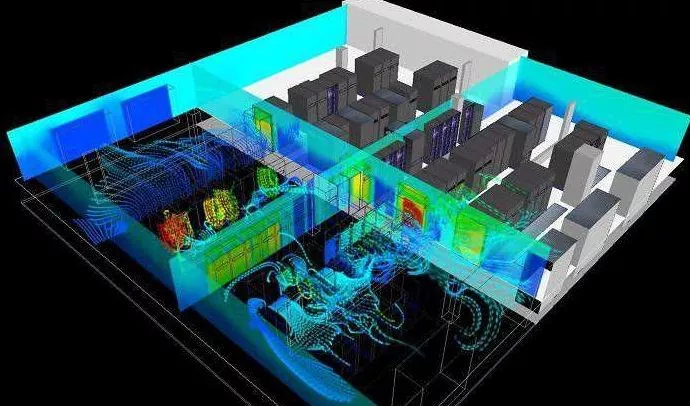

四、6Sigma

概述：

6Sigma是一款為用戶提供了機構預測 DCIM 數據中心基礎設施管理的軟件。是專門用于使用這數據中心設計、管理、電子產品散熱分析，軟件最大的優勢就是可以當成設計工具使用。

包含模塊：

6SigmaRoom-數據中心級分析模塊

6SigmaRack-機柜級分析模塊

6SigmaET-設備級分析模塊

6SigmaFM-管理設備日常運行狀態

6SigmaITM-監控由6sigmaFM管理的所有房間流場情況

6SigmaDatAq-與測量裝置鏈接的模塊

6SigmaPower-評價電力系統的外加模塊

6SigmaWeight-快速獲得高架地板的重量負載狀況

應用領域：

數據中心級：針對機房、環境等的熱分析

機柜級：機箱機柜及艙內等系統級的熱分析

設備級：電子模塊，PCB板，芯片封裝等的熱分析

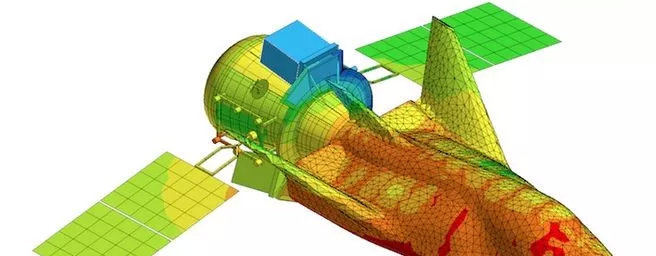

五、SINDA/FLUINT

概述：

SINDA/FLUINT是一款應用于復雜系統熱設計分析和流體流動分析的綜合性有限差分、集總參數（電路網絡類型）軟件。應用領域包括航空航天、電子、能源、石油化工、生物醫藥、汽車等行業。一直在航空航天業界為用戶提供最可靠的傳熱與流體流動設計分析服務。

包含模塊：

SINDA/FLUINT ：專業的熱/流體求解器

Thermal Desktop ：圖形界面前后處理器

RadCAD ：熱輻射分析模塊

FloCAD ：熱/流體分析模塊

TD Direct ：模型處理與熱網格劃分

EZ-XY Plot Utility ：輔助繪圖軟件包

應用領域：

航天器及運載火箭熱管理及環境控制設計

電子封裝及組件設計

發電系統

渦輪機

替代能源系統和節能設計

汽車和飛機發動機，冷卻，燃油，潤滑，濕度控制和液壓系統

暖通空調及消防系統

石油和天然氣管道，配送，蒸汽噴射系統

工藝設計和控制

六、FloVENT

概述：

FloVENT具有用于空氣流動設計的最完整、技術最先進的模型創建環境。用戶可以從FloVENT完備的智能部件工具欄中，選取零件，快速組裝成包含各種散流器、換熱器、柵格、CRAC單元和機箱的分析模型。一直專門致力于供熱、通風和空調（HVAC）領域。

包含模塊：

FloVENT—核心流場及熱分析模塊

Command Center—優化設計模塊

Visual Editor—先進的仿真結果動態可視化后處理模塊

Parallel Solver—并行求解器模塊

FloMCADBridge —三維設計CAD（MCAD）軟件接口模塊

FloVIZ—獨立的仿真結果動態后處理軟件

應用領域：

數據中心熱設計

交通工具和建筑的舒適度及通風設計

商場和寫字樓暖通及空調設計

劇院、機場、碼頭、倉儲設施和倉庫通風設計

實驗室、研究機構、地下停車場的通風和污染控制

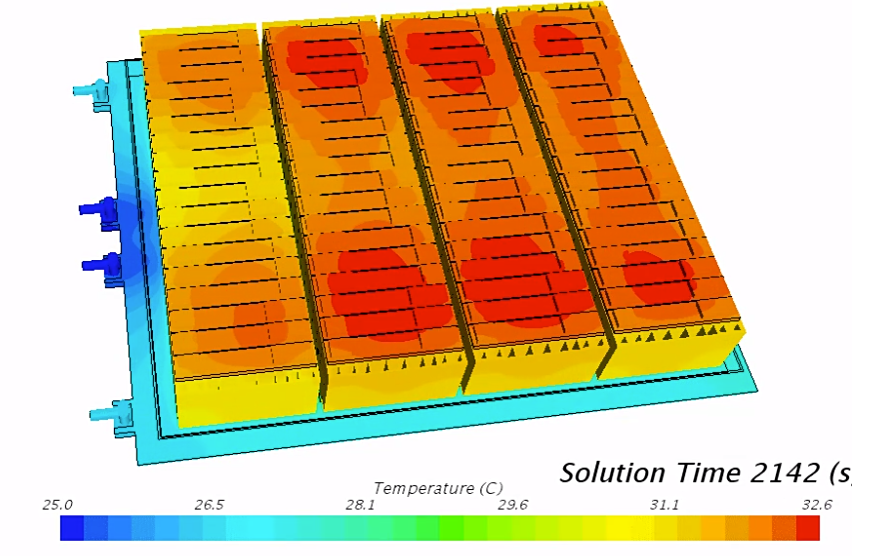

七、TAITherm

概述：

美國ThermoAnalytics公司開發的專業熱管理工具TAITherm，以其卓越的熱管理分析能力，廣泛應用于國內外汽車、航空、船舶、軌道交通、重型機械等行業的熱分析、熱防護設計、目標熱特征模擬等。適用于空調環控?zé)岱治?，電池包散熱分析，汽?chē)整車熱分析和制動熱分析。

包含模塊：

基本模塊-全面考慮熱傳導、對流換熱和熱輻射三種傳熱方式

人體熱舒適度模塊

電池模塊

并行計算模塊

應用領域：

汽車

航空

船舶

軌道交通

重型機械
