6SigmaET 軟件基本操作 -操作界面（一）

熱設計 2021-01-27

一. 操作界面

自 9.0 版本之后，6SigmaET 的界面發生了比較大的變化，采用的是類似于 Office 系列軟件的風格。本教程中的截圖及解釋說明基于 13 版本，其他版本與本版本略有差別。

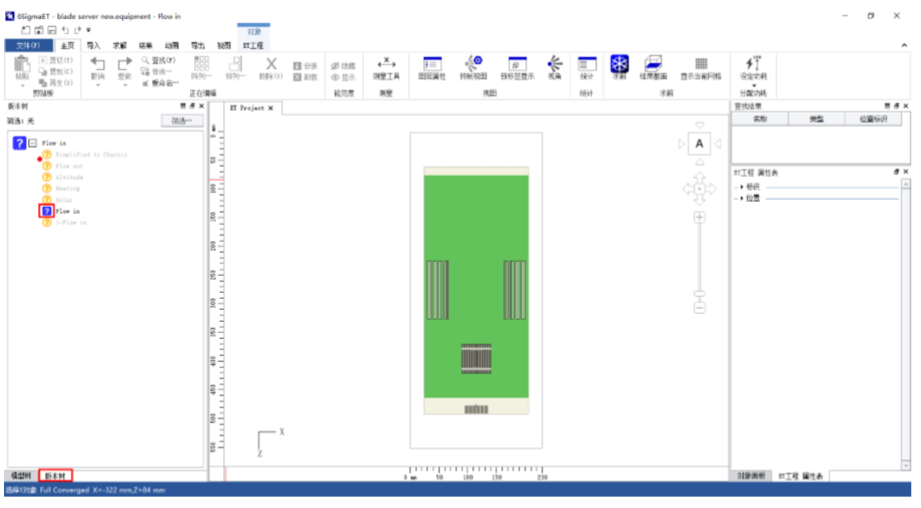

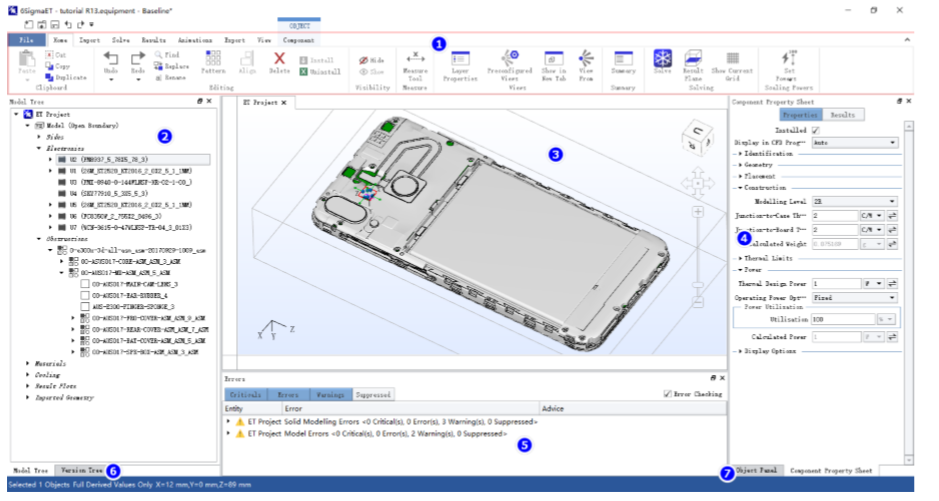

軟件打開之后，界面可分為如下幾個區域：

1. 菜單欄—與 Word 非常類似，分成幾大類菜單，分別為：

? File—文件菜單

內有保存、另存為、打開、最近文件、建模模板、選項等命令。

? Home—主頁菜單

放置了使用頻率較高的一些命令。

? Import—導入菜單

導入 PCB 文件、三維 CAD 結構文件、屬性、ECXML文件等命令。

? Solve—求解菜單

生成網格、顯示網格、檢查模型、求解、隊列求解、太陽輻射計算器等命令。

? Result—后處理菜單

對比模型、生成報告、顯示圖層溫度、添加流線、添加截面等命令。

? Animation—?jiǎng)赢嫴藛?nbsp;

演示或錄制各種動畫，設定動畫的幀數等命令。

? Export—導出菜單

與 Import 菜單相反的過程，可以導出 STL文件、導出 PCB 文件、導出圖片、導出計算數據、導出 ECXML文件等命令。

? View—視圖菜單

在軟件界面上顯示哪些標簽、工具條、設置顯示選項等。

2. Model Tree—結構樹

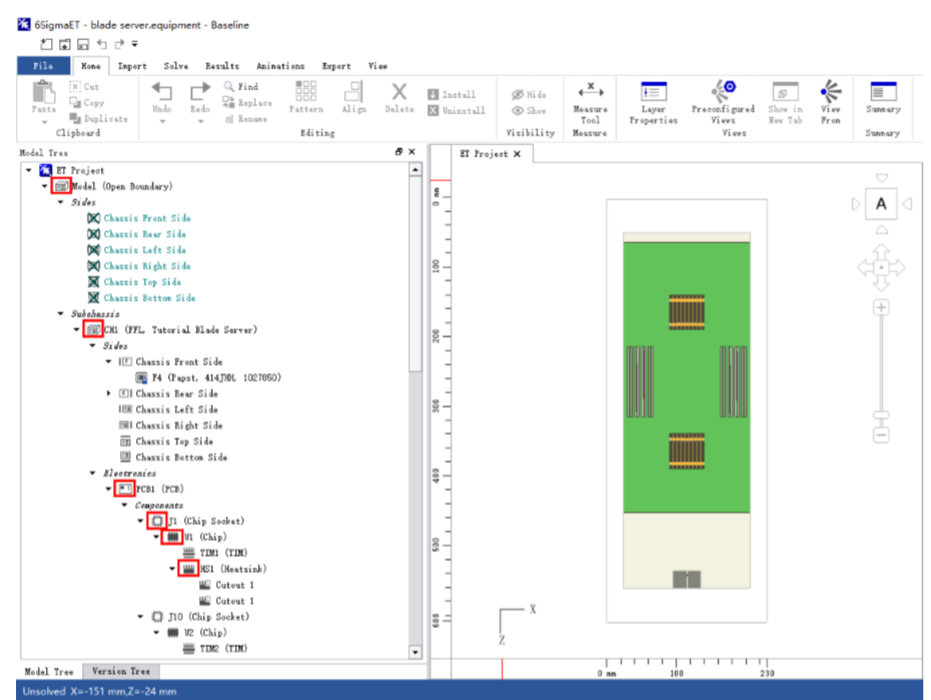

與 ProE、Solidworks 等三維結構軟件中的結構樹比較類似，模型中所有物體都將出現在這個區域，另外還有用到的材料、環境設定、求解器設定、導入的外部文件等。6SigmaET 采用逐級建模的方式，在結構樹中的圖標越靠右則等級越低。對等級高的物體進行移動、旋轉、復制、陣列等操作時，從屬于它的物體都將進行相同的操作。比如，對下圖中的 PCB 進行操作時，從屬于它的 Chip Socket、Chip、TIM、Heatsink 等都會執行相同操作。

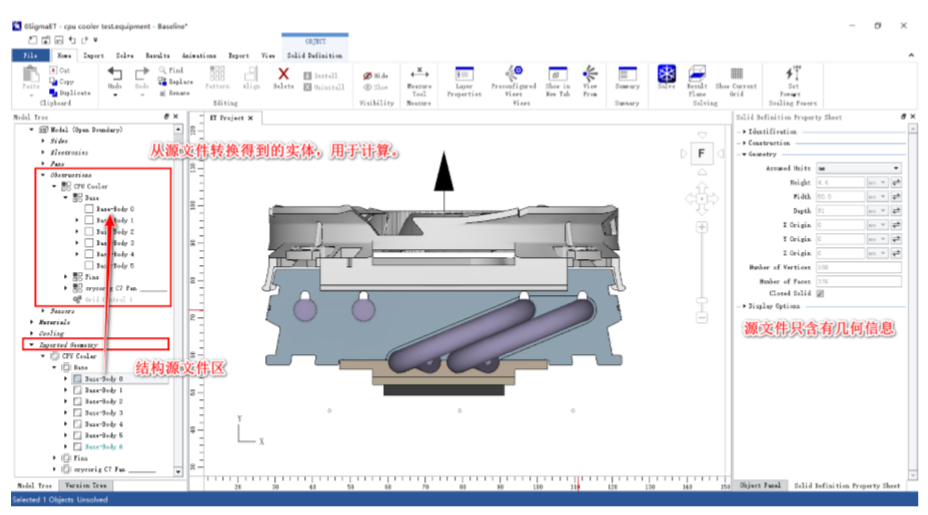

當通過 CAD 接口導入了結構文件時，結構文件中的各部分將出現在結構樹中最下面的 Imported Geometry（導入的幾何文件）標簽下面。源文件與實體是對應關系，軟件在導入結構源文件時會自動轉換為實體，實體參與計算。沒有與之對應實體的源文件會顯示為淺藍色。黑色字體的源文件表明它有對應的實體，不能刪除。

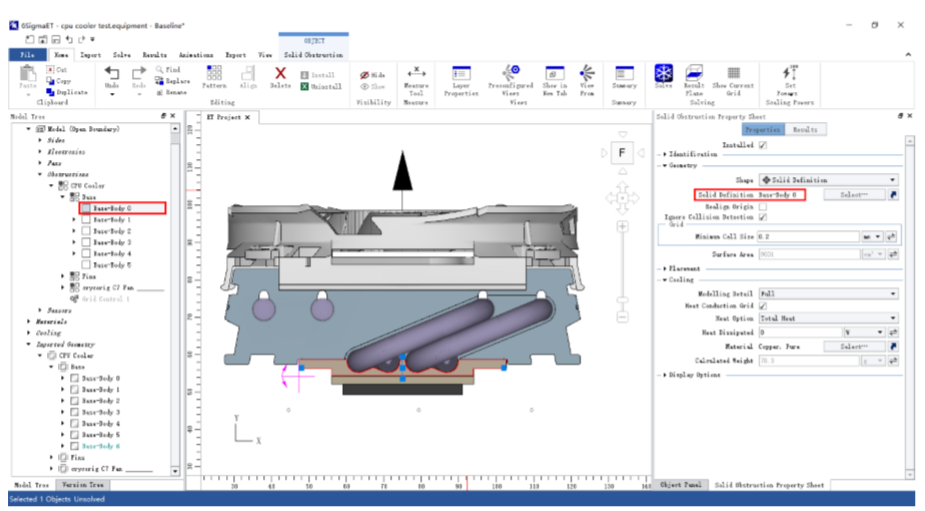

在實體的屬性表里可以看到它與哪個源文件相對應。

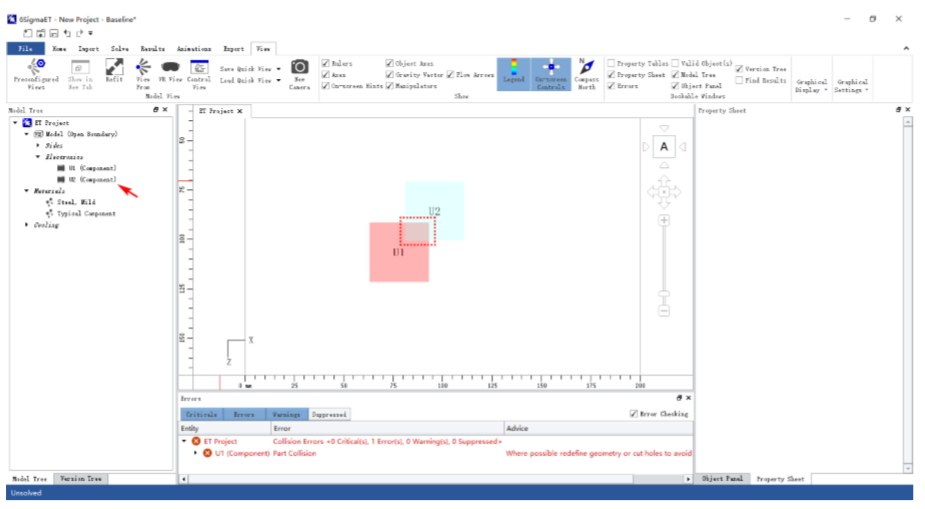

當兩個物體發生重疊時，軟件會在錯誤提示區彈出物體沖突的信息，在結 構樹中靠下的物體的優先級較高。如下圖所示，U1 和 U2 兩個物體的重疊部分將被認為是屬于 U2 的。如果需要調整在結構樹中的位置，可以選中 U2 按鍵盤上的 Ctrl+↑可以將其往上調整，或者將 U1 按 Ctrl+↓往下調整

3. 視圖區

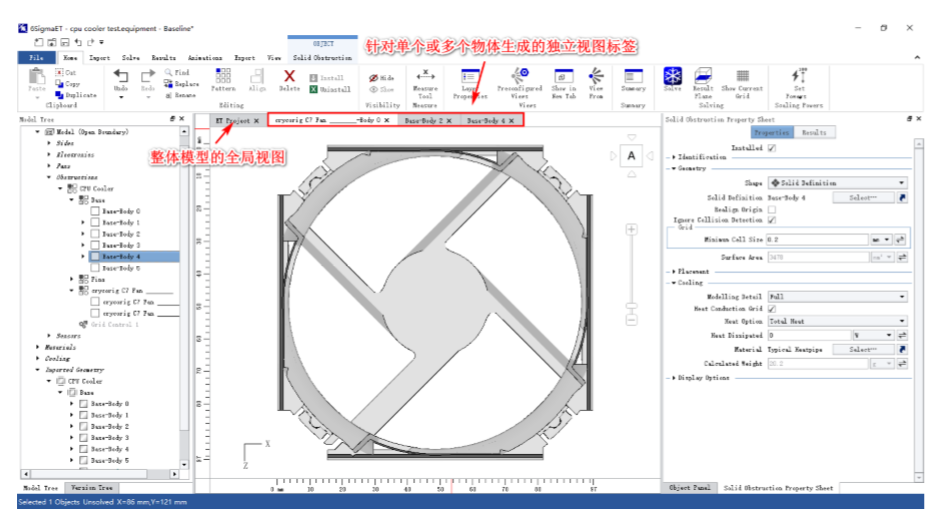

提供二維或三維的視圖，6SigmaET 可以顯示某個物體的獨立視圖，同一模型為方便觀察，用戶可以建立很多個視圖標簽，類似于網頁瀏覽時打開的多個頁面一樣。

4. Property Sheet—屬性表

用于顯示或者輸入選中的某個物體的屬性，一般包括：標識（命名、批量命名或更改圖層）、尺寸、坐標、結構（定義材料）、渲染方式（實體、線框、透明、表面溫度、隱藏等）。如果多個物體同時被選中，則顯示它們共有的屬性，而在輸入某個屬性的數值時，這幾個物體的該屬性會同時更改，比如，選中多個 芯片，功耗數值定義為 10W，則每個芯片的功耗都是 10W，而不是均分 10W 的發熱量

5. Errors—錯誤提示區

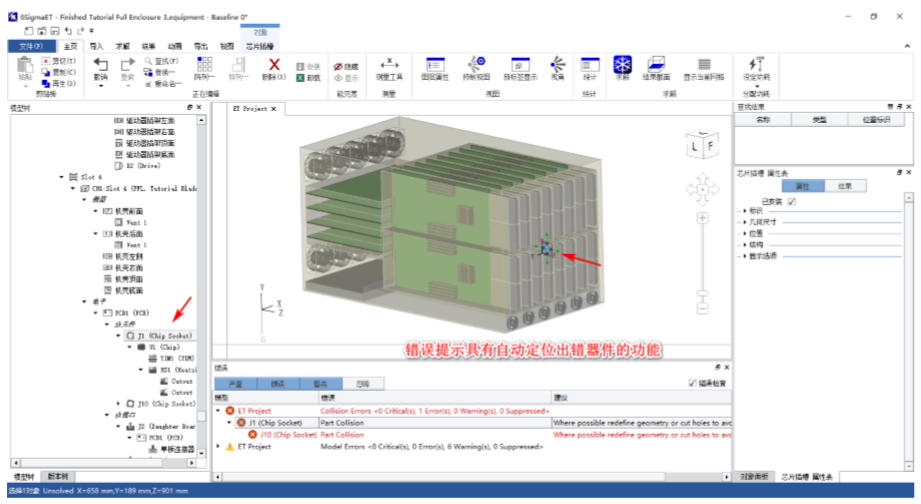

用戶建模時出現的錯誤都將實時地顯示在這個區域，包括幾個等級： Critical、 Error、Warning，第一種錯誤將無法計算、第二種則可能會影響計算結果、第三種等級最輕，一般不影響結果。當該區域出現錯誤信息，用戶點擊錯誤信息，在結構樹和視圖區都會自動高亮顯示出錯的對應器件，減少手動查找浪費的時間。
