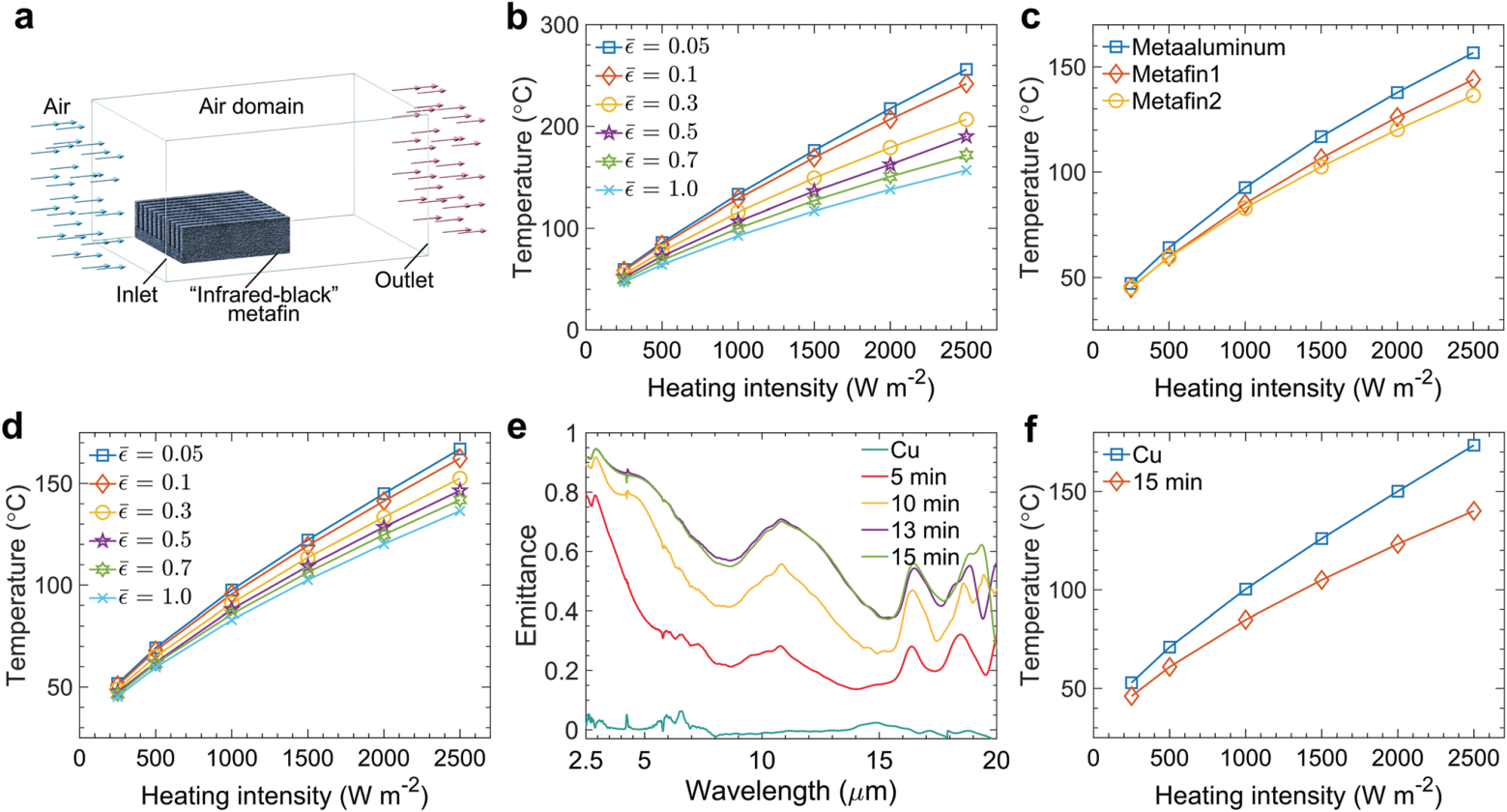

來源 | Advanced Functional Materials原文 | https://doi.org/10.1002/adfm.202205016伴隨集成密度和功耗的快速增長，散熱問題已成為電子、電池、太陽能電池和汽車等技術領域發(fā)展的關鍵障礙。散熱不良導致的溫度升高嚴重制約了器件的可靠性和耐用性。輔助附件和能源的使用限制了主動冷卻方法的實施，如強制對流翅片、熱電冷卻器和電熱冷卻器等。被動散熱，由于節(jié)能方式的優(yōu)點引起了廣泛的關注。銀、銅等金屬的導熱系數(shù)高，能有效散熱，但超低的紅外熱發(fā)射比(<0.03)嚴重限制了其輻射散熱能力。美國東北大學 Yi Zheng 研究團隊演示了一種通過改變氧化反應時間、NaOH濃度和溶液溫度處理的化學氧化反應，將“紅外-白”金屬(高紅外熱反射率)轉化為“紅外-黑”金屬(高紅外熱發(fā)射率)。該策略通過在金屬表面組裝納米結構的金屬氧化物薄膜，利用金屬-氧化學鍵的強分子振動，在紅外區(qū)域（2.5?20μm）上，形成具有0.95的高全向熱發(fā)射率（從0到60°），同時具有良好的熱機械穩(wěn)定性，從而優(yōu)化了自發(fā)散熱。金屬氧化物的薄層具有較高的導熱系數(shù)，在 2418 W m?2 的加熱功率下，“紅外-黑”鋁的溫度下降了 21.3℃，冷卻效率提高了17.2%。該表面光子工程策略與銅和鋼等其他金屬兼容，在電子，太陽能電池和電池的熱管理中顯示出廣袤應用前景。研究成果以“Surface Photon-Engineered Infrared-Black Metametal Enabled Enhancement of Heat Dissipation”為題發(fā)表于《Advanced Functional Materials》期刊。

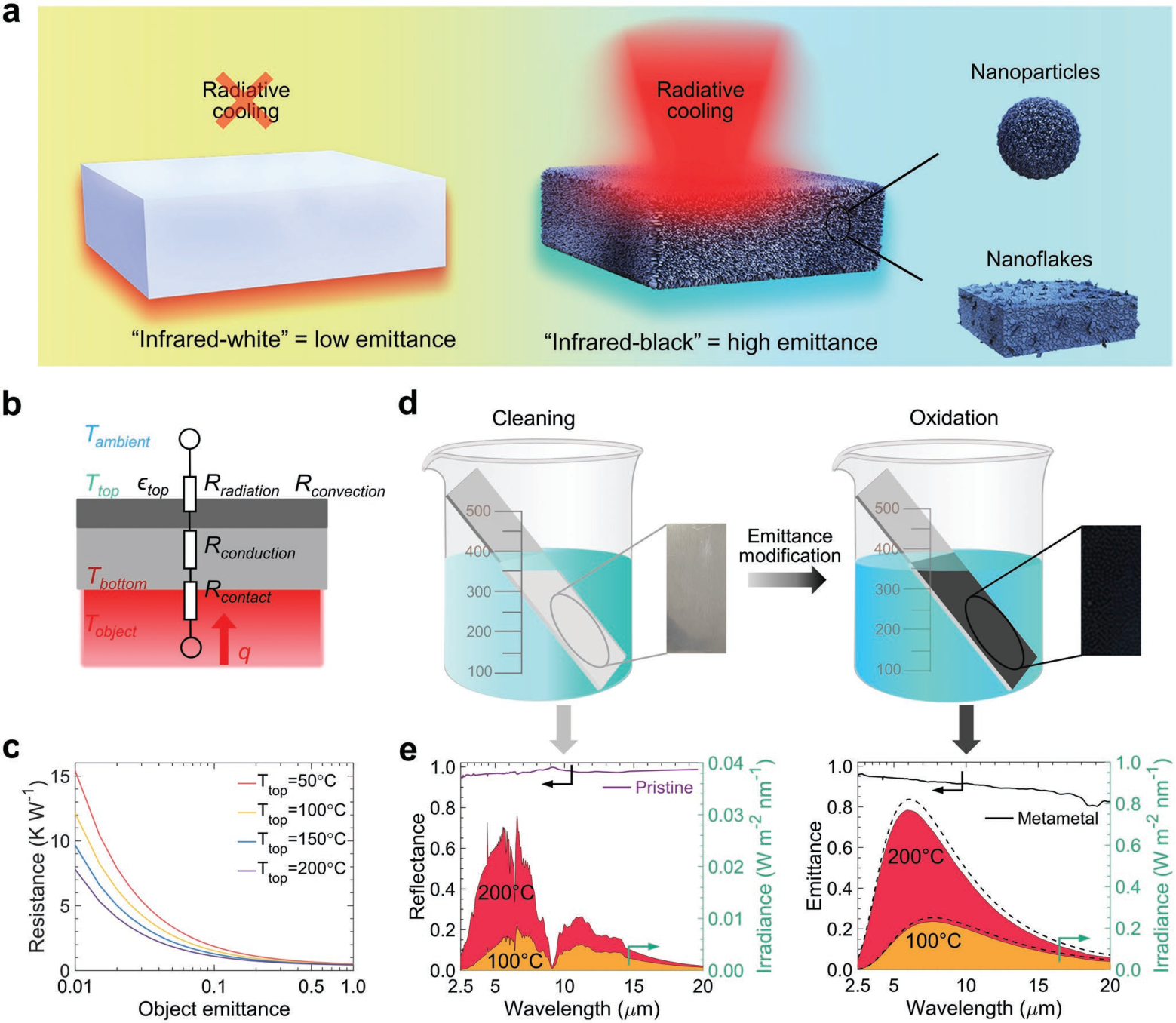

圖1. “紅外-黑”鋁的工作機理和制作工藝示意圖。

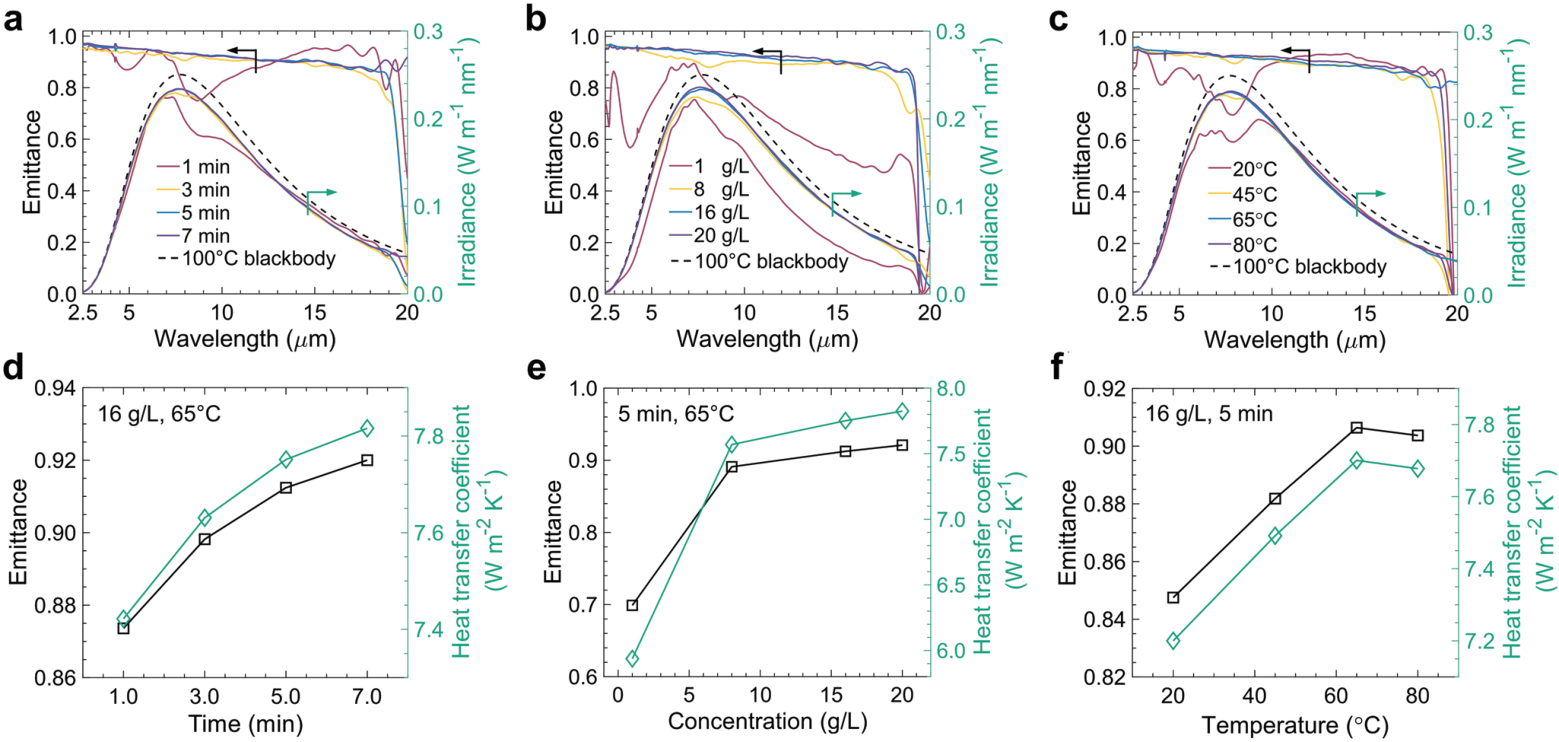

圖3. 加工變量對“紅外-黑”金屬鋁表面發(fā)射度的影響。

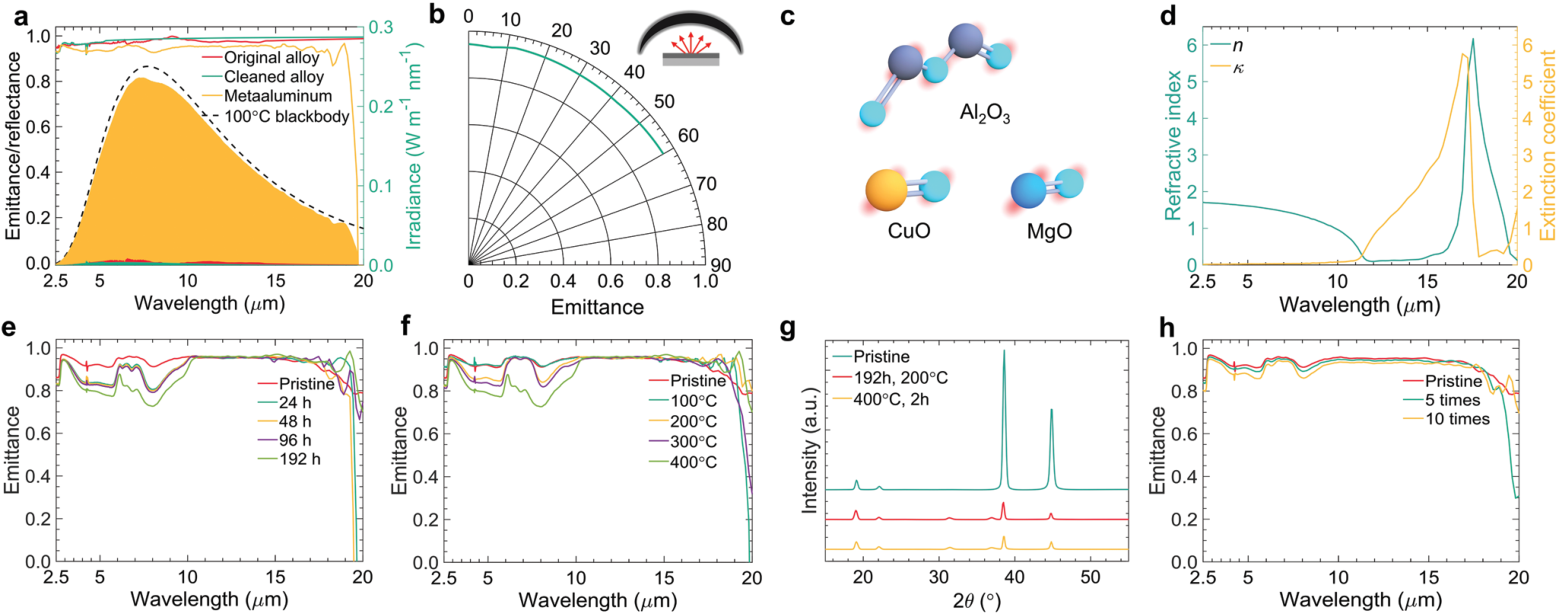

圖4. “紅外-黑”金屬鋁的光譜表征和熱力學穩(wěn)定性。

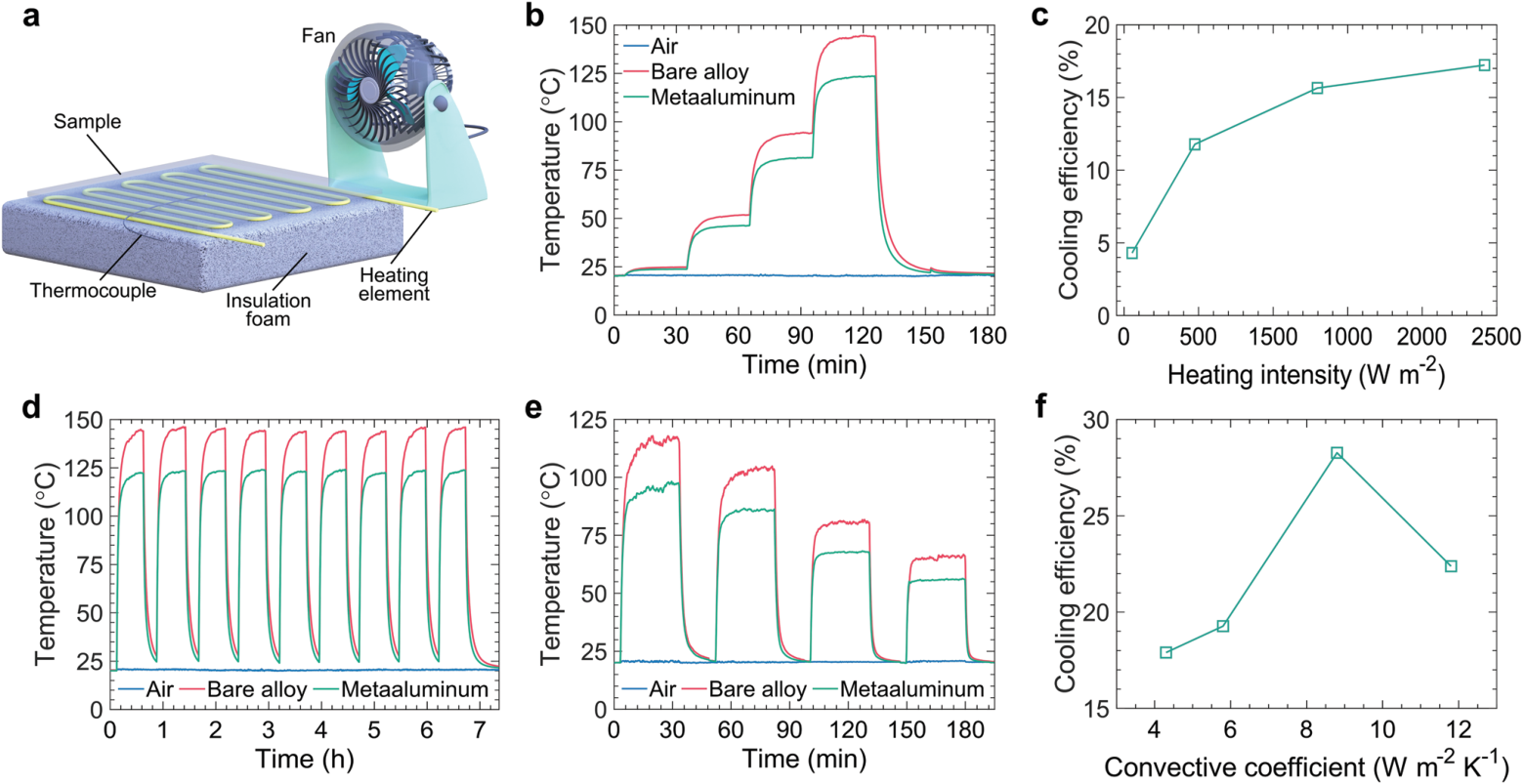

圖5. “紅外-黑”金屬鋁的增強輻射冷卻性能試驗。
標簽：
導熱散熱 點擊：
版權聲明：除非特別標注，否則均為本站原創(chuàng)文章，轉載時請以鏈接形式注明文章出處。
