什么是均熱板散熱器

熱設計網 2024-04-02

什么是均溫板散熱器

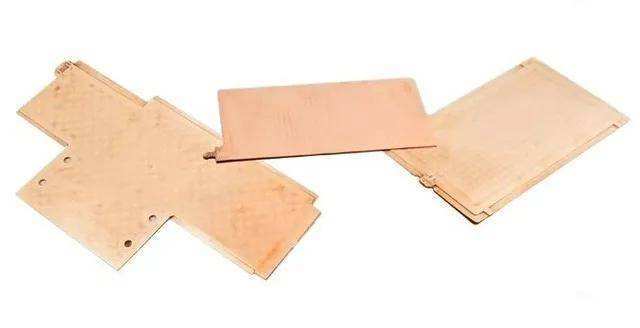

均溫板也叫均熱板（Vapor Chamber）：均溫板散熱器（VCH）由密封的銅板構成，并填充有少量流體（例如去離子水），使熱量能夠迅速從熱源中散發出去。均溫板散熱器內部有一個支撐結構，可防止腔壁彎曲，均溫板在形式上被稱為熱管，是散熱器基板的最佳散熱選擇之一，通常用于高功率設備。均溫板一般與翅片結合在一起，從而達到高效散熱的目的。

VCH可以與鋁或銅散熱器合成在一起，最簡單的方法是將均溫板焊接到擠壓散熱器的底部。還有一種更高效散熱的方法就是將沖壓好的翅片直接焊接到均溫板的表面。為了提高產品完整性，一般會選擇扣合鰭和拉鏈鰭。

均溫板如何工作？

均溫板由內壁具有微結構的密封真空容器和少量與其自身氣體平衡的工作流體組成。真空容器通常由銅制成，并圍繞周邊密封。內壁的微結構可以由許多不同的物質制成。最常見的方法是將銅粉燒結到容器的內壁。許多流體可用作VCH的工作流體。但是，在大多數CPU，GPU和LED冷卻應用中，通常會選擇水作為工作流體，因?yàn)樗臐摕岣?，表面張力高，熱?dǎo)率高，且基于成本和環境方面的考慮等。

腔室內的低壓使流體在比其正常沸騰溫度低得多的溫度下蒸發。當對VCH施加熱量時，該位置附近的流體立即蒸發并充滿整個腔室（由壓差驅動）。當蒸氣與較冷的內壁表面接觸時，蒸氣凝結并釋放出熱量，冷凝的流體通過微結構的毛細作用返回?zé)嵩础ｋS著汽化和冷凝循環的重復，將熱源熱量移動到整個腔室中，從而在腔室表面形成均勻的溫度分布。
