針對大功率密度的應用場合，比如激光、服務器、光伏能源、醫療設備、軍工設備中，由于對溫度的苛刻要求，水冷板就成了唯一的選擇。因?yàn)樗浒逡话銉r(jià)值較高，所以樣品制作前，做一些仿真分析是必要的。FloEFD對水冷的模擬是很適合的，利用PROE的模型直接劃分網格，然后求解就可以得出結果，修改再計算也很容易。

下面以最簡單的彎管型水冷板進行仿真，供大家參考。

要求：
進水口流量：2.5L/MIN
壓降要求：<50KPa
溫升：<10℃。

仿真設置：
功耗：100W（鋁板均勻發熱）
進水溫度：25度
流道：蛇形管

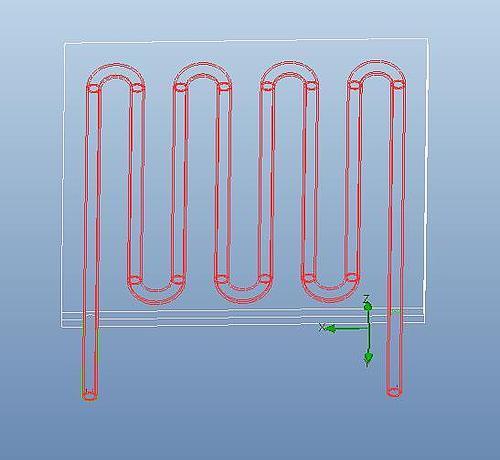

模型建立：

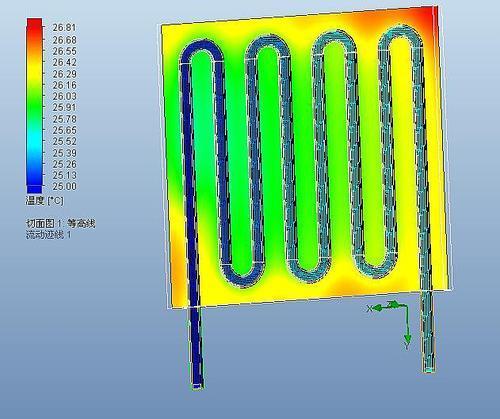

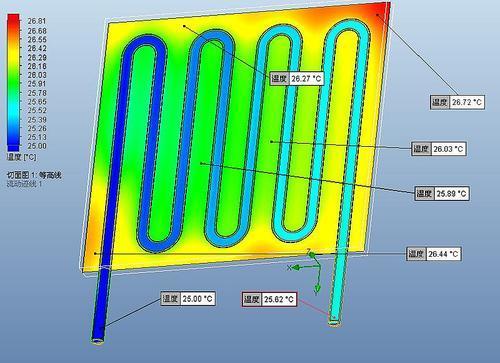

溫度分布：

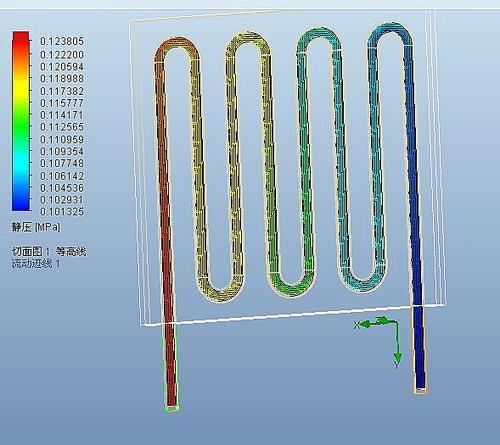

靜壓分布：

結果說明：
根據仿真結果，此設計可以滿足溫升、壓降的要求。另外，水冷板設計和工藝結合非常緊密，所以了解不同水冷板的工藝是作為設計水冷板的前提必要條件。

水冷板工藝：
目前主流的水冷板工藝有幾種：銅管折彎埋入底板、底板機加工流道并焊接（包含流道內的鰭片設計）、復雜組合管路式。
而底板機加工流道根據焊接方式的不同又分為高溫（真空）釬焊，攪拌摩擦焊等工藝。流道內的翅片根據工藝也可分為很多種，比如型材、鏟齒、折疊FIN、螺旋片等等。

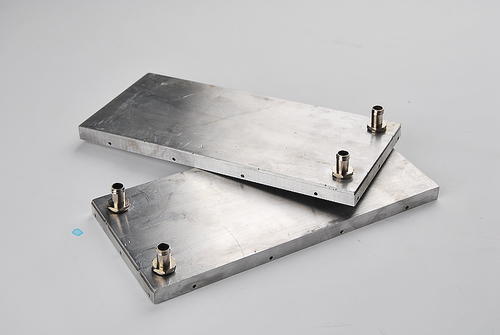

攪拌摩擦焊

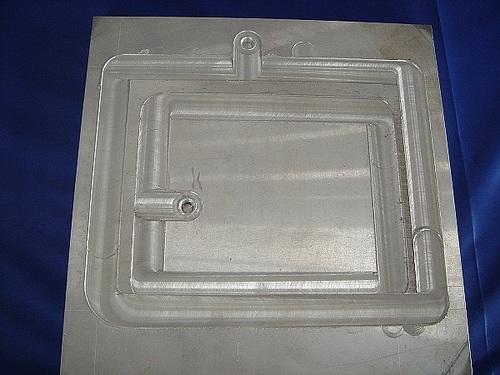

深孔鉆：

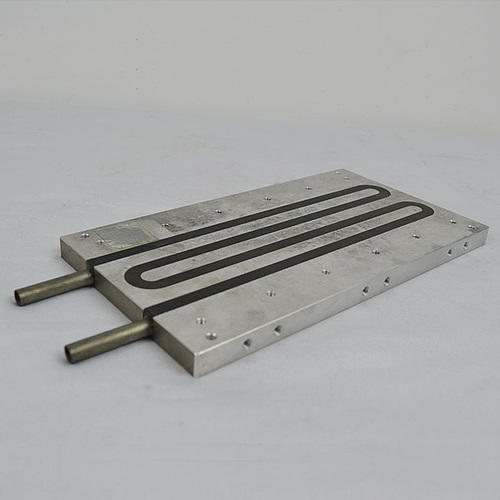

埋銅管低溫釬焊

所以設計初期就要根據成本、設計要求進行不同方案的比較評估，最后選擇最優的工藝來生產。

水冷板一般需要外接水冷機來使用才可以的。

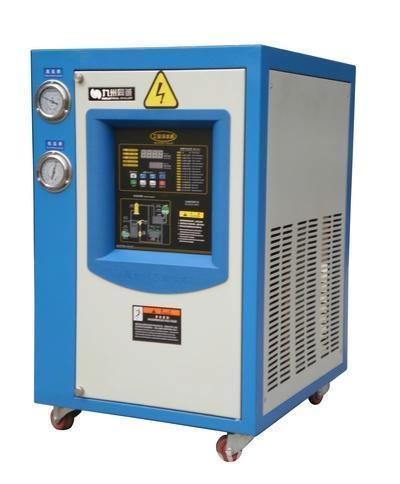

水冷機：
