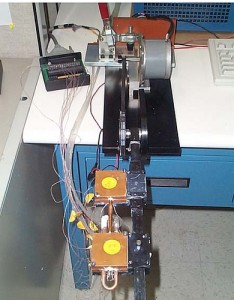

測試工裝：

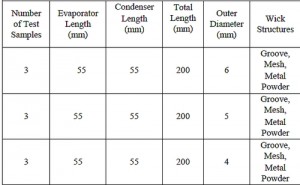

測試樣品：

D4,5,6mm ，長度200mm的三種熱管：溝槽、銅網、燒結。

測試方法：

測試不同角度、不同加熱功率下熱管蒸發端和冷凝端的溫差。

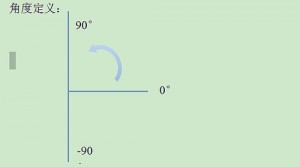

熱源在原點位置

測試結果：

第一組實驗：不同類型、不同角度的熱管溫差。

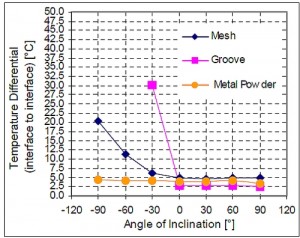

D6 三種類型熱管不同角度測試溫差結果，發熱功耗10W。

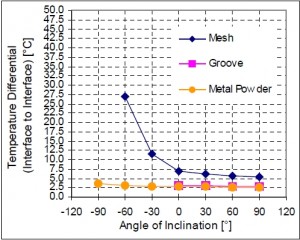

D5 三種類型熱管不同角度測試溫差結果，發熱功耗10W。

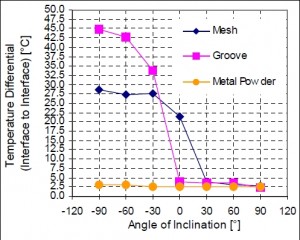

D4 三種類型熱管不同角度測試溫差結果，發熱功耗5W。

第二組實驗：不同加熱功耗對熱管的影響

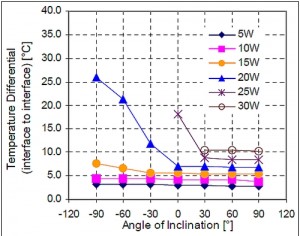

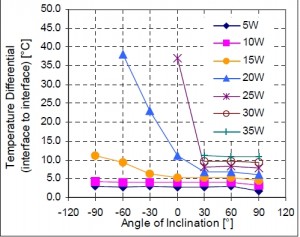

D6 銅網熱管不同功率、不同角度的溫差。

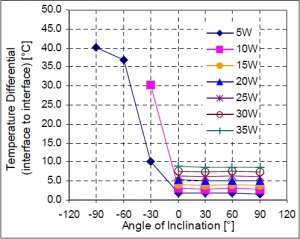

D6 溝槽熱管不同功率、不同角度的溫差。

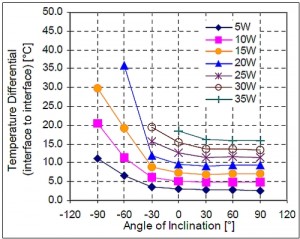

D6 燒結熱管不同功率、不同角度的溫差。

第三組實驗： 不同環境溫度對熱管性能的影響

結論：

一、燒結管比銅網、溝槽管更加抗重力。

二、環境溫度越高，熱管的性能越好。

三、在0-90角度范圍內，溝槽管的效果比其他兩種都要好。
