研究主要探究基于密封性電子設備的散熱器設計,通過試驗研究,對不同類型的便攜式密封電子設備進行正向壓降和溫度特性的測量,有效獲取其中的數據,并對相關數據進行整理?分析?比較等,得出綜合試驗數據,并對各個器件的靈敏度進行比較,分析器線性度的優劣,從而為合理選擇密封性電子設備的散熱器奠定基礎?
1便攜式密封電子設備的自然散熱設計原理
研究密封性電子設備散熱器的設計原理,主要可以將研究內容總結為密封性電子設備及其散熱性能分析和密封性電子設備正向壓降與溫度的關系兩點,具體如下?
1.1密封性電子設備及其散熱性能分析
將不同的摻雜工藝進行應用在密封性電子設備中,存在很多電離雜質,其多為帶有正電荷的空穴和帶有負電荷的雜質,在電場的作用力下,空穴會發生移動,電離雜質則固定不動?密封性電子設備中存在許多可以移動的負電子和固定的正離子,空穴和電子相遇后會復合,導致載流子的消失?在這種情況下,其界面附近的結區中具有一段距離,缺少載流子,同時存在分布在空間中的帶電的固定離子,這一空間范圍被稱為電荷區?在密封性電子設備中的空間電荷為負離子,而密封性電子設備一邊的空間電荷為正離子?在正負離子在界面附近接觸時就會產生電場,電場會進一步阻止載流子的擴散,使其形成平衡狀態?就密封性電子設備來說,其主要有兩種類型,分別為同質結和異質結?同質結就是同一種半導體形成的結,包括pn結?pp結?nn結,而由不同禁帶寬度的電子設備材料制成的密封性電子設備為異質結?
密封性電子設備具有單向散熱性,一旦其對應的外加電壓對電流造成推力,就會表現出低阻性,這時其所對應的電流相對較大;反之則表現為高阻性,對應的電流相對較少?
密封性電子設備加正向電壓時的散熱情況:就外加的正向電壓來說,其中有一部分會降落到密封性電子設備區,會出現其對應的方向與密封性電子設備的內部電場方向相反的情況,削弱其內部電場,從而造成其內電場中的多子擴散運動被阻礙,導致其擴散電流增大?在這種情況下,擴散電流會比漂移電流大,很容易對其漂移電流造成不良影響,此時的密封性電子設備表現為低阻性?
密封性電子設備加反向電壓時的散熱情況:外加的反向電壓中會有部分降落在密封性電子設備區,其對應的方向與密封性電子設備內的電場方向相同,會促進其內電場的增強?而就這一內電場來說,其會增強對多子擴散運動的阻礙作用,使其擴散電流減小?在這種情況下,其密封性電子設備區的少子就會受到內電場的作用影響,使其對應的漂移電流比擴散電流大,這時可以將擴散電流省略不計,密封性電子設備則表現出高阻性?
1.2密封性電子設備正向壓降與溫度的關系

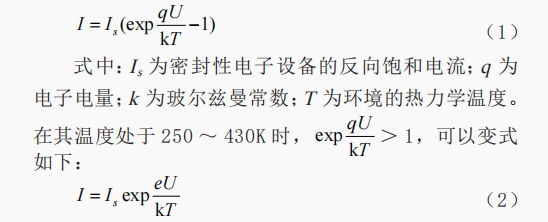

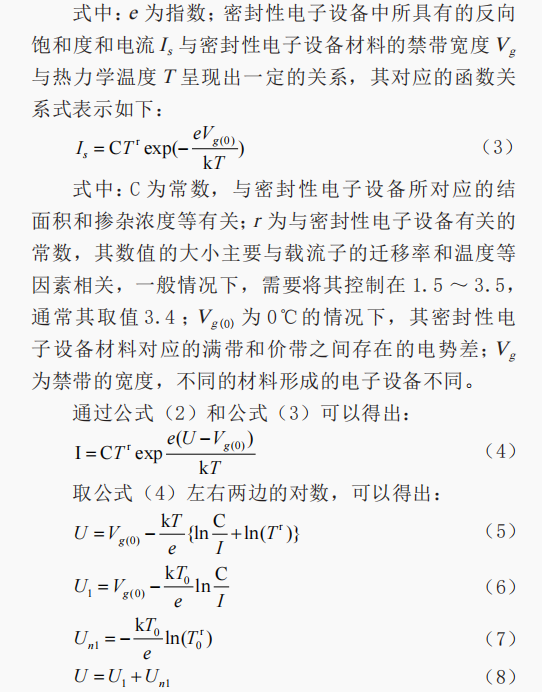

在密封性電子設備正向偏壓工作狀態情況下,其流過密封性電子設備的電流強度I滿足下式:

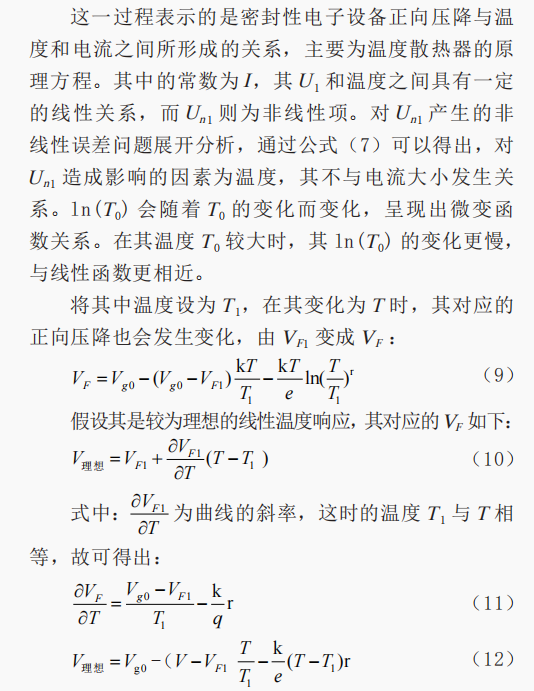

如果將其中的T1設置為300K,T也等于300K,通過公式可以得出其?=0.048mV;其對應的VF值也會隨之發生變化,主要為20mV;得出其相對誤差百分比為0.24?進行比較后,可以得出其差異相對較小?
如果能夠滿足恒流供電條件,則其密封性電子設備中的VF會與T產生一定的依賴關系,這主要是受到線性項V1的影響,表示其正向壓降會在溫度變化下出現變化,隨著溫度的升高,其線性逐漸下降?
2密封性電子設備散熱器設計參數
極限參數:其對應的最高溫度主要是指在對其條件進行規范的情況下,其開展長時間的連續性工作所能夠接收的上限溫度,在一般情況下,將密封性電子設備的散熱器最高溫度設置為200℃;而最低工作溫度,是指在傳感器所規定的條件下進行連續?長期的工作所需要的溫度下限,在一般情況下,其為-50℃?
線性度:就密封性電子設備的散熱器來說,其線性度主要是指對傳感器的輸出電壓隨著溫度變化而出現的直線程度描述?
靈敏度:在一定的時間范圍內,環境溫度變化為1℃時,導致密封性電子設備正向壓降出現變化的程度,主要用S表示,其單位為mV/℃,其對應的典型數值表示為-2.10mV/℃?
互換偏差:指在同一個被確定的理想型環境中,其密封性電子設備正向壓降和溫度之間形成的曲線關系?其中每一個傳感器存在的V-T曲線都與其直線存在一定的偏差,并且表現為最大偏差?互換偏差主要是對同種型號的傳感器互動程度進行表示的指標,由材料的電阻率決定,其電阻率的均勻和材料導電性能的好壞都會對其造成嚴重影響,對應的制造器件工藝水平?一致性以及重復性的控制等都將其對造成影響?
時間常數:密封性電子設備的散熱器的時間常數主要是對傳感器的動態特征進行表示的參數,其主要是被應用在熱敏電阻的時間常數定義中?其傳感器能夠在零功率的測試環境下開展,當環境溫度發生變化時,能夠反映出傳感器對溫度的敏感程度,展現快速變化的溫度信號所具有的相應快慢程度?
穩定度:密封性電子設備散熱器所具有的穩定性主要是傳感器處于不同使用條件下的原有特性和能力保持的參數?通過數據顯示,針對不同類型的二極管展開試驗研究，主要從正向電壓降和溫度關系特性等兩個測量方面入手，為選擇更為合適的密封性電子設備散熱器提供依據。
3 結束語
文章主要針對不同的電子設備材料和便攜式密封電子設備，對其密封性電子設備的散熱器進行研究，從正向電壓降和溫度關系特性等方面入手展開試驗研究，對其密封性電子設備的靈敏度和線性度的差異進行研究，為制作密封性電子設備散熱器提供理論支持。
