來源：Journal of Power Sources

原文：https://doi.org/10.1016/j.jpowsour.2023.233726

01 背景介紹

無人駕駛飛行器正在民用和軍用領域得到廣泛應用。由于電池功率密度高、壽命長、周期穩定，因此被普遍用作無人機的主要能源。高功率密度的電池會在巡航過程中產生巨大的化學熱反應。一旦電池的最高溫度超過其安全運行溫度，將導致電池退化，容量減小、熱失控和爆炸。因此，提高無人機高功率密度電池的散熱能力具有重要意義。

02 成果掠影

近期，西北工業大學汪輝老師團隊提出了一種新型輕質便攜式無人機電池散熱定向換熱結構。高導熱石墨烯紙將電池產生的熱量定向傳遞到緊湊的鋁翅片上，然后在巡航過程中通過冷卻空氣對流帶走傳遞的熱量。研究結果表明，與無定向傳熱結構的電池相比，有定向傳熱結構的電池最高溫度降低34.00 %，無人機巡航時間可延長253.33 %。隨著巡航速度從10 m/s增加到50 m/s，海拔高度從0m增加到8000 m，定向傳熱結構電池的最高溫度分別降低了15.13 K和11.42 K。上述結果為無人機電池冷卻裝置的設計提供了指導。研究成果以“A novel battery thermal management system for an unmanned aerial vehicle using the graphene directional heat transfer structure”為題發表于《Journal of Power Sources》。

03 圖文導讀

圖1 無人機的主要零部件及散熱結構。

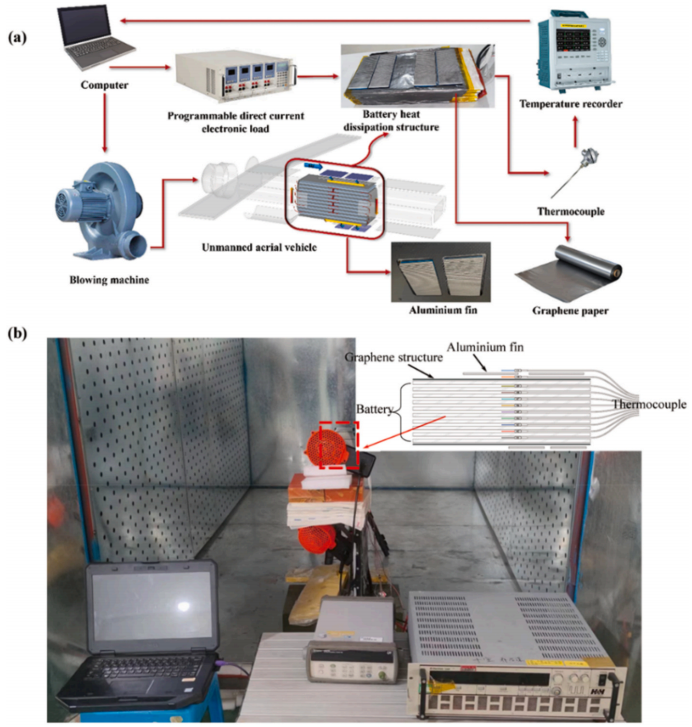

圖2 實驗過程示意圖。(a)實驗方案，(b)實驗儀器。

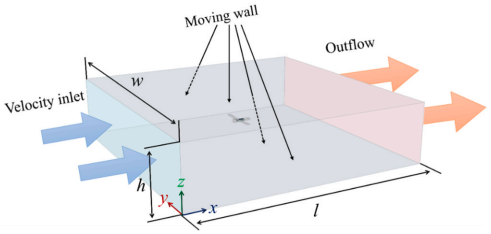

圖3 模擬無人機模型的邊界條件。

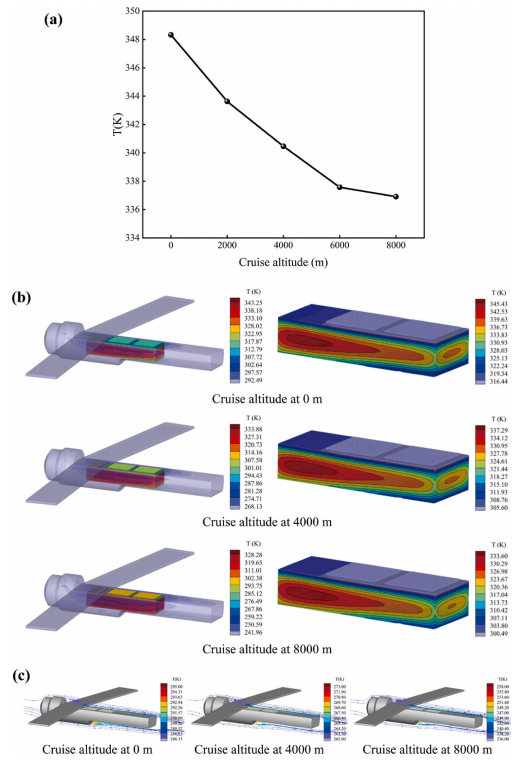

圖4 巡航高度對定向散熱結構無人機電池散熱性能的影響。(a)無人機在不同巡航高度和電池在不同巡航高度的溫度分布，(b)無人機的最高溫度隨巡航高度的變化，在不同巡航高度的流輪廓。
