FloEFD熱仿真分析之模型準備

熱設計網 2021-01-12

1、仿真模型打開與簡化

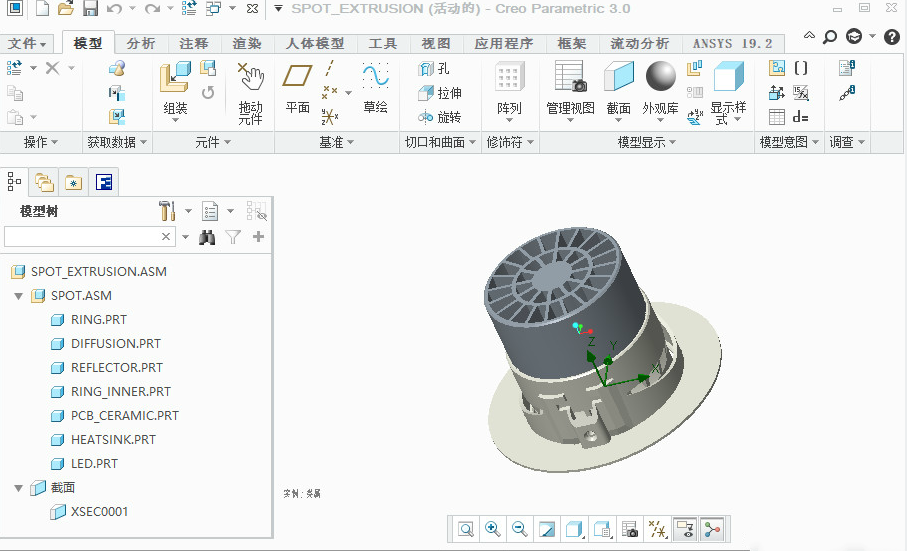

雙擊安裝好的FloEFD啟動快捷鍵，軟件自動打開已經連接上的三維設計軟件CREO，直接在CREO中打開需要仿真的模型。能直接在熟悉的三維設計軟件操作是把雙刃劍，一方面，可以避免不同軟件之間模型轉化的問題，但另一方面如果不恰當?shù)氖褂媚Ｐ?，?huì)增加網格數量，從而增加計算機的負擔，降低仿真效率。仿真優化不像結構設計越詳細越好，反而是在不影響仿真結果的基礎上，越簡單越好。當然，將一個詳細模型簡化為適合熱仿真分析模型的工作需要一定的經驗技巧，比如，去除一些倒角、孔位、定位等結構細節，去除一些無關緊要的模型組件等。

2、仿真模型的準備

雖然仿真模型得到了簡化，但不一定萬事大吉。在某些情況下，FloEFD不一定能識別出仿真分析的所有的固體模型和流體區域。這時可充分利用【檢查模型】功能，不僅能檢查出無法充分求解的某些模型組件，也可以檢查是否存在可能導致軟件創建不適當網格的模型問題（FloEFD不允許組件之間為點接觸或者線接觸，如下）。

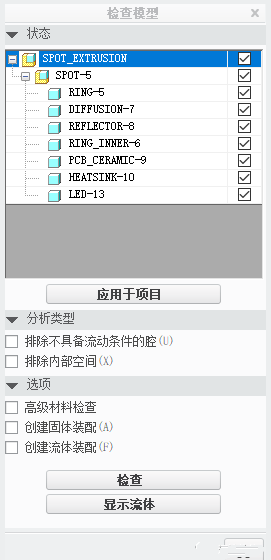

作：點擊【檢查模型】，在跳出的檢查模型窗口，點擊“檢查”，在跳出檢查結果窗口查看檢查結果。

狀態一：點擊“檢查”，檢查結果顯示狀態成功，模型正常，那么模型準備大功告成；

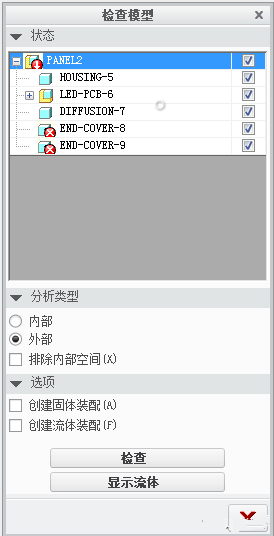

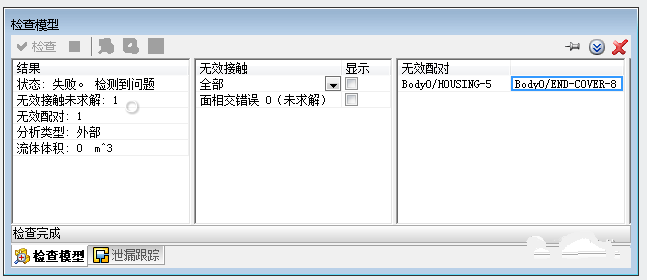

狀態二：點擊【檢查模型】后，跳出“以下組件不能用于分析”，點擊“確認”后，在檢查模型窗口模型樹組件的圖標標有紅叉或紅箭頭，檢查結果顯示狀態成功，但有零件準備失敗。

能的解決措施如下：a.判斷組件為殼體，那么轉化為實體即可；b.判斷組件存在破面，那么把破面修復直到能轉化為實體；c.判斷組件干涉，（尤其鈑金件，在建模的時候很容易出現干涉重疊問題），那么切除重疊區域.d.判斷對仿真結果無影響，可直接取消對應模型后面的√；e.如果以上都不能解決，考慮重新繪制模型。

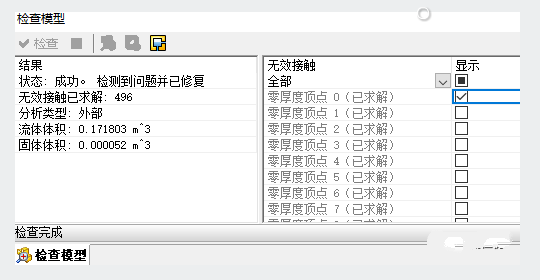

狀態三：點擊“檢查”后，檢查結果顯示狀態成功，檢測到問題并已修復
