FLOTHERM中如何設置熱源方向
很多Flotherm的初學者都有相同的困惑，為什么打扁的source會有一個箭頭，這是什么含義？flow 的箭頭很好理解，可是source的箭頭怎么理解？可以隨意指定這個方向嗎？甚至還有初學者會問，什么？打扁source有箭頭?我怎么不知道。
其實Flotherm 中箭頭的指向表示熱源平均分布在指向的最近一層網格中，我們來設計一個小仿真驗證一下。首先我們看一下如何在FLOTHERM中打開source箭頭方向。
再FLOTHERM使用F11快捷件，選中Display FLOW/Source Direction，建模的時候，source就帶著箭頭了。

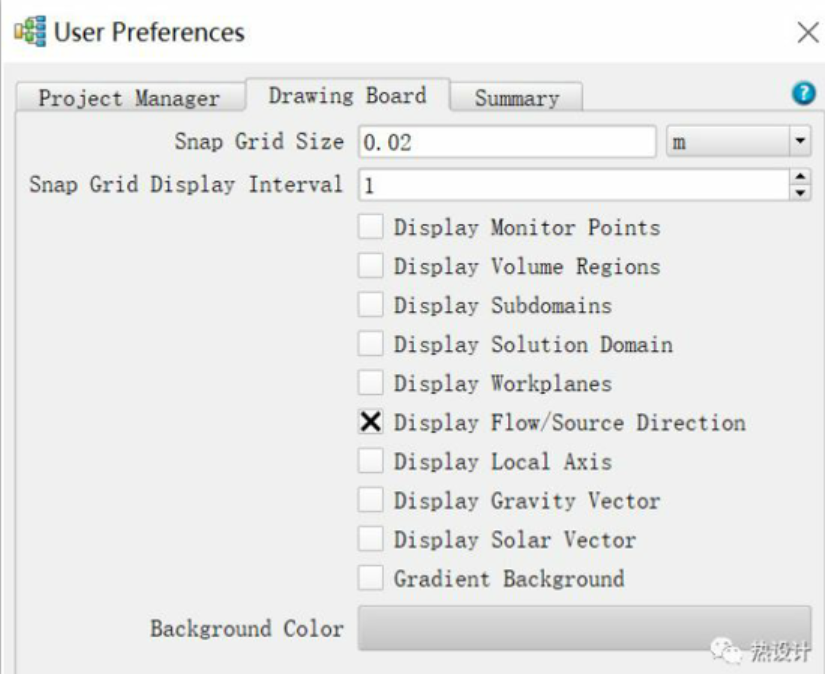

圖一 F11快捷鍵

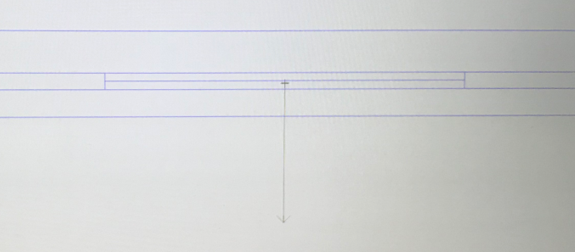

圖二 顯示source方向
驗證仿真
1，模型介紹：
|
Item
|
大小
|
特性
|
|
熱源
|
13mm*13mm*0.6mm
|
上部0.3mm厚度，材質FR4
下部0.3mm厚度，材質Copper
打扁source 放在兩個材料中間3W
|
|
PCB
|
100mm*50mm*1mm
|
平面導熱系數35W/M.k
垂直導熱系數 0.35W/M.K
|
|
散熱片
|
30mm*30mm*4.5mm
|
材料 AL6061 12個fin片
|
|
環境溫度
|
35C
|
Radiation off 簡化計算
|

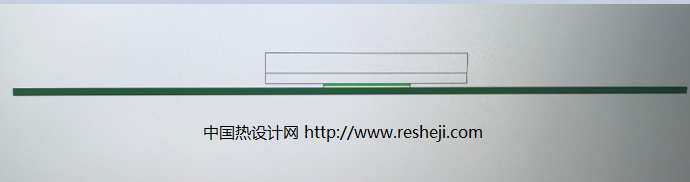

圖三/四 建模示意圖
2，仿真條件
條件一：打扁的Source 指向FR4方向，按照正常的網格劃分模式，散熱片及熱源處均加密網格，垂直方向FR4 0.3mm劃分7個網格，Copper 0.3mm劃分6個網格
條件二：打扁的Source指向Copper方向按照正常的網格劃分模式，散熱片及熱源處均加密網格，垂直方向FR4 0.3mm劃分7個網格，Copper 0.3mm劃分6個網格
條件三：打扁的Source 指向FR4方向，垂直方向FR4 0.3mm劃分1個網格，Copper 0.3mm劃分1個網格
條件四：打扁的Source指向Copper方向，垂直方向FR4 0.3mm劃分1個網格，Copper 0.3mm劃分1個網格
3，仿真結果
|
條件一
|
Source 106.5C
|
|
條件二
|
Source 107.1C
|
|
條件三
|
Source 102.9C
|
|
條件四
|
Source 107.1C
|
4 結論
在網格劃分的很密的情況下，改source的方向，帶來的差異被弱化了。一旦熱源的物理特征較大， 而且網格劃分有沒有很精細的情況下，source 方向設置錯誤，帶來的仿真誤差就非常大，可以看到條件三和條件四，source的仿真溫度有4.2C。
所以在FLOTHERM中熱源建模要非常注意這些細節，從一些芯片網站比如高通直接download的芯片模型，不要自己更改里面的壓扁source方向。
這是FLOTHERM里面對熱源的處理方式，大家知道ICEPAK中熱源是沒有方向的，ICEPAK又是如何處理的呢？請期待我們的下一篇文章。
