要求說明：

鋁塊的瞬態分析：

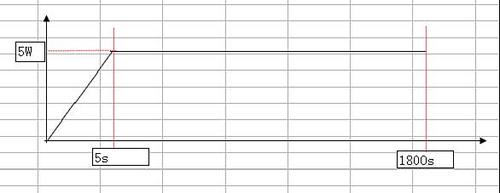

尺寸50*50*4mm，從0-5秒線性加熱到5W，然后保持5W為1795s。

分析溫度隨時間的變化。

設置步驟：

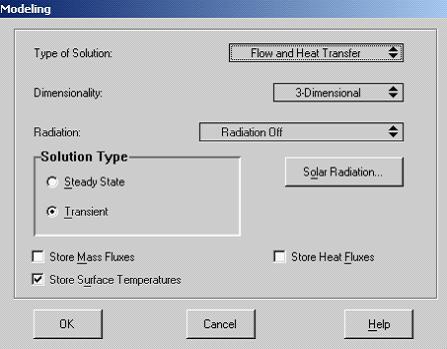

1. Model->modeling->transient

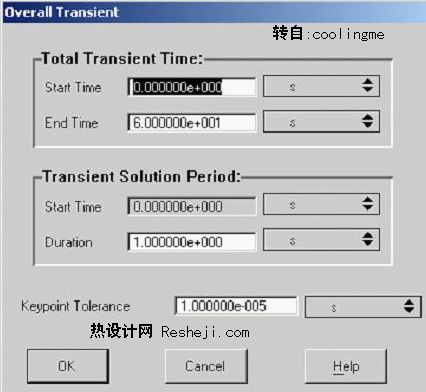

2. 設定求解時間長度：model->transient grid ，點擊overall ，設定需要計算的開始和結束時間。

這里有2個地方需要選擇，一個就是total transient time ,另一個就是 transient solution period（瞬態求解周期），后者一般與total time 設置為一樣。

3. 設定功耗變化

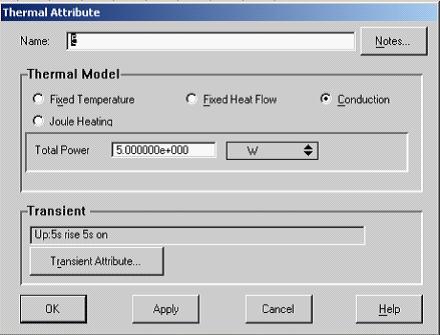

給熱源塊賦予thermal 屬性：

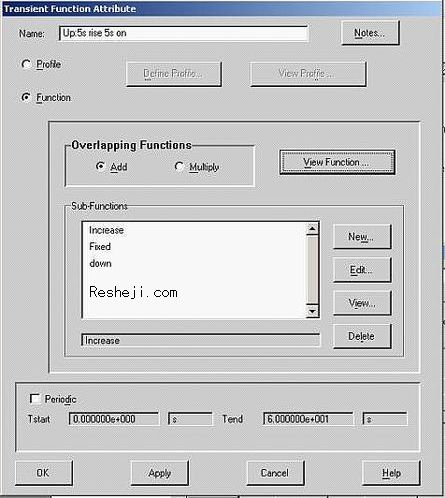

點擊transient attribute…按鈕，賦予瞬態變化的熱源。

在這個頁面編輯功耗隨時間變化的趨勢，比如線性，脈沖型，周期型等等。點擊new增加新一段的變化曲線。

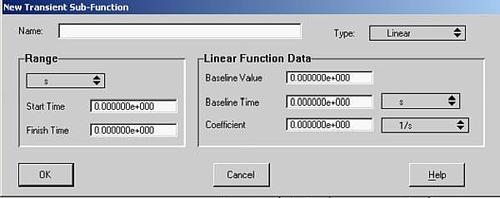

Type 下拉選擇功耗變化類型：

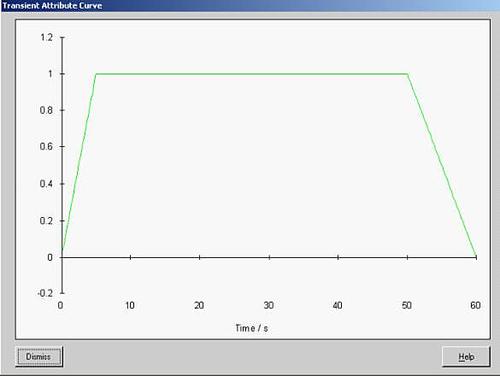

設置完后點擊view function ,查看總的趨勢變化。

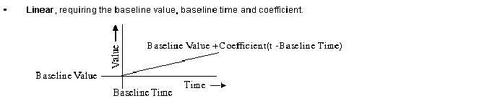

注意設置各段的功耗曲線時，需要填入?yún)?shù)來得到一個方程，進而得到曲線，官方help里是這樣寫的，比如線性的公式為：

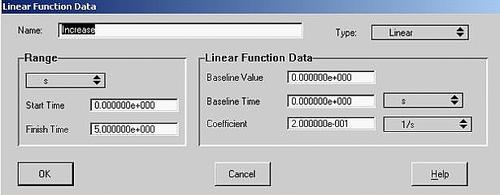

在這個窗口里設置各種參數后即可確定趨勢線的方程，趨勢線也就確定了。

Coefficient 為斜率，可以是負值。

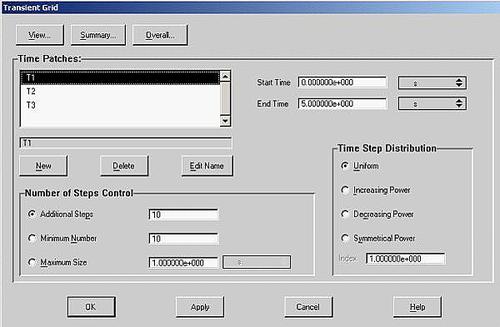

4. 設定瞬態求解網格

根據功耗的變化設定time patches.

設定原則：

a) 隨功耗的變化階段進行設置。

b) 在那部分加密？

在功耗變化劇烈的時刻，比如剛開始，或者各個拐點。

c) Time step distribution如何設置？

i. Uniform 指的是時間步均勻分布。

ii. Increasing power:時間步逐漸增加

iii. Decreasing power時間步之見減少

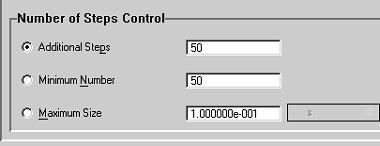

d) Number of steps control如何設置？

Additional steps ：單個功耗曲線對應的時間段的time steps≈這個段的持續時間/additional steps。

至于minimum number和maximum size有什么用途，待研究。

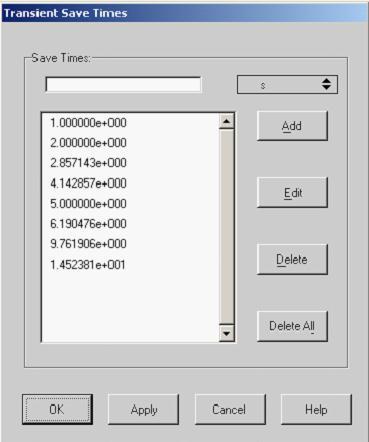

5. 保存結果，model->save transient results，添加不同的時刻，讓電腦自動保存結果。點擊model->save transient data ,輸入需要保存的時刻點，比如1s,2s,5s，點擊ADD添加即可。

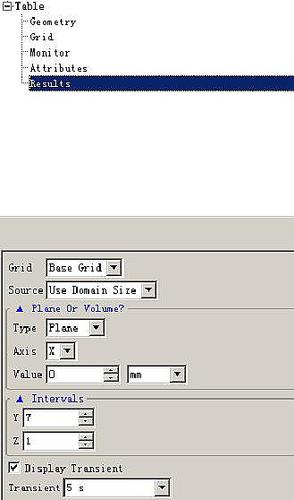

6. 結果查看。

在后處理窗口里面，點擊table->results,勾選display transient。再點擊monitor 即可看到監控點在各個時刻的溫度記錄。

7. 穩態驗證。

a) 切換到穩態，驗證模型穩定后的溫度與瞬態求解的溫度是否有差別。一般瞬態求解30分鐘后與穩態求解的結果相差不大。

8. 注意說明：

a) 各個材料屬性一定要設置正確，特別是密度和熱容。

b) 瞬態分析一般用于thermal spreader的尺寸優化設計，比如多大，什么材料可以滿足瞬態的熱沖擊。
