Icepak，一個電子散熱仿真神器

熱設計網 2021-05-12

本文整理自ANSYS官方網站以及Icepak的幫助文檔。

一、概述

Icepak是ANSYS旗下的專業的、面向工程師的電子產品熱分析軟件。借助Icepak的分析，用戶可以減少設計成本、提高產品的一次成功率（get-right-first-time），改善電子產品的性能、提高產品可靠性、縮短產品的上市時間。

二、技術優勢

技術優勢如下：

? Icepak對象

? ECAD-MCAD

? 靈活自動的網格剖分高級數值求解器

? Advanced Numerical Solver

? 結果可視化

? 自動化的Delphi套件特性描述

? 熱導率的自動計算

? 焦耳熱多物理場

? 熱應力多物理場

? 宏定制

? Icepak庫

? 利用Simplorer的ROM

? 利用DX的DoE

? 云解決方案

? 利用Icepak和HFSS的多物理場

? 利用Icepak和Maxwell的多物理場

? 利用Icepak和Q3D Extractor的多物理場

2.1 ANSYS Icepak采用最專業的CFD軟件Fluent作為求解器，結果可靠。豐富的對象建模。

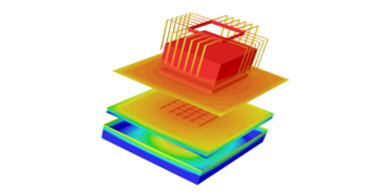

2.2 綜合多物理場設計流程。ANSYS Electronics Desktop 平臺使得工程師們能夠動態地將 Icepak 與 HFSS、Q3D Extractor 和 Maxwell 鏈接，以獲得電熱解決方案。在執行熱仿真之前，只需點擊鼠標即可輕松將 EM 工具的功率損耗映射到設計。還可以將 SIwave 中的電源完整性仿真。

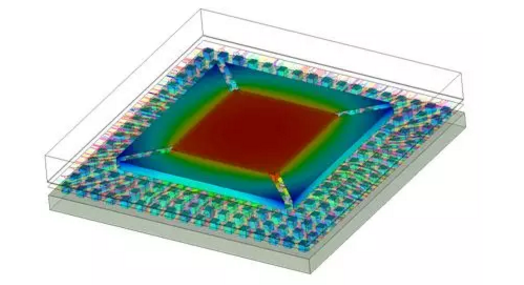

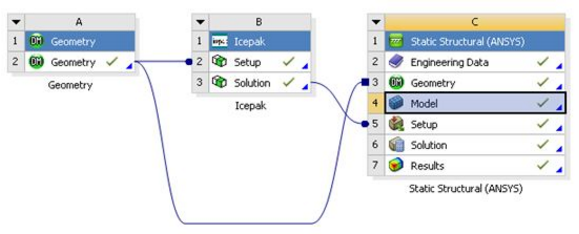

與ANSYS旗下的Mechanical、Maxwell、HFSS等實現電、熱、結構的多物理場耦合模擬，準確模擬產品的各種可靠性分布。

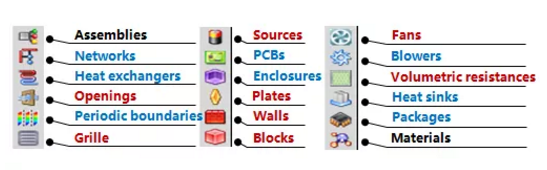

2.3 廣泛的熱物理庫。Icepak 的庫包含大量各種各樣可分配給表面、固體和液體的有用材料。Icepak 通過導入本地 MCAD 和 ECAD 設計，提供簡化的以 CAD 為中心的電熱多物理場解決方案。自動化 CAD 幾何形狀清理和修復功能，以及許多編輯選項，便于輕松進行模擬設置和分析。一個有著相當多 Icepak 3D 風扇和散熱器的巨大商業庫可供設計師用于解決典型的熱力問題。

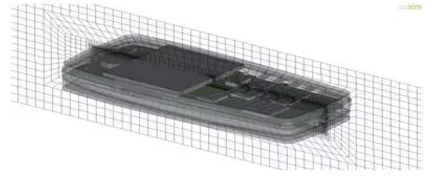

2.4 方便的網格生成。ANSYS Icepak 可自動生成網格，同時能夠自定義網格生成參數，以優化網格并優化計算成本和解決方案精度之間的權衡。

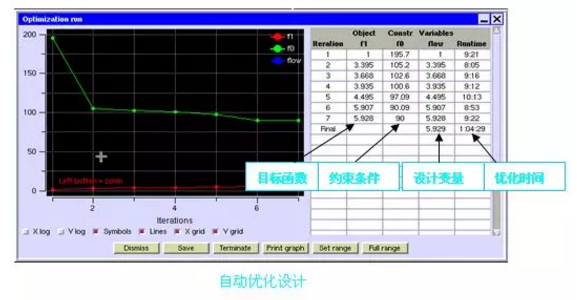

2.5 Icepak優化。Icepak 使用 ANSYS Optimetrics 提供原生參數“假設”以及有關幾何形狀、材料和功率損耗的實驗設計 (DoE) 分析。

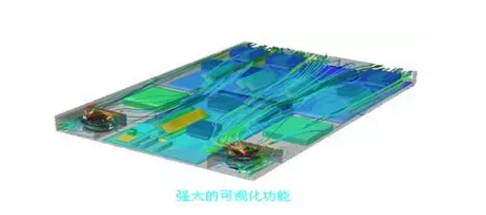

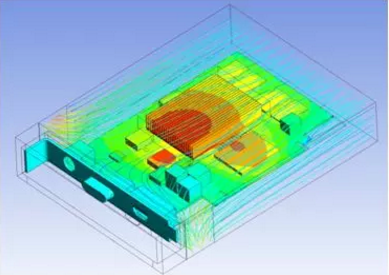

2.6 可視化。ANSYS Icepak 軟件包含一整套定性和定量后處理工具，用于生成有意義的圖形、動畫和報告，可隨時向同事和客戶傳達模擬結果。速度矢量、等溫線、流體顆粒軌跡、等值表面顯示、剖面和結果數據的 x-y 軸坐標圖的可視化都可用于解釋電子冷卻模擬的結果?？梢宰詣?dòng)創建包含圖像的定制報告，用于分配結果數據、識別模擬中的趨勢以及報告風扇和鼓風機操作要點。ANSYS Icepak 包括用于高級后處理的 ANSYS CFD-Post 和動畫工具。

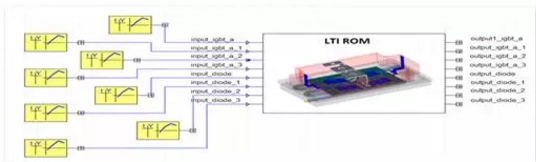

2.7 多域系統建模。通過ROM降階模型，Icepak與ANSYS平臺的Twin builder（或者說Simplorer）軟件一起搭建快速精準的系統仿真。Twin builder（或者說Simplorer）是一個強大的平臺，可為系統級數字原型建模并進行仿真和分析，集成了 ANSYS Maxwell、ANSYS HFSS、ANSYS SIwave 和 ANSYS Q3D Extractor。Simplorer 支持驗證和優化軟件控制型多域系統的性能。適用于電力驅動系統設計、發電、電力轉換、蓄電和配電應用以及 EMI/EMC 研究和通用多域系統優化與驗證。
