努塞爾數是傳熱現象中的一個重要參數，它直接影響到對流傳熱系數的大小，評估努塞爾數也是評估傳熱效率的一個指標。

下面就各種狀況的努塞爾數求法作一個匯總：



根據物體的外形分幾種情況。

1 平板充分發展流

1.1 雷諾數<500000時，邊界層為層流

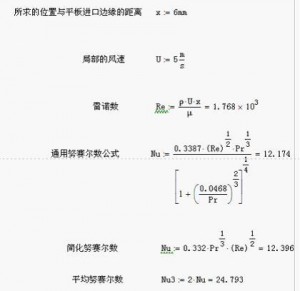

1.1.1 平板表面的溫度均勻

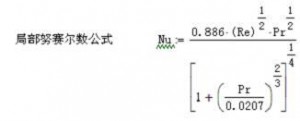

1.1.2 平板表面的熱流密度一致

1.2 雷諾數>500000時，邊界層為紊流

局部傳熱系數

平均努賽爾數

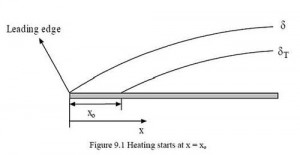

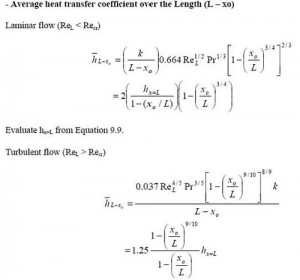

1.3 對于起始段不加熱的平板

從x₀以后開始加熱。

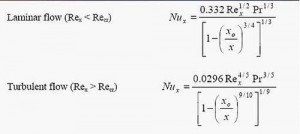

努賽爾數的計算公式如下：

2 其他形狀物體的努賽爾數計算

2.1 圓柱體表面流體

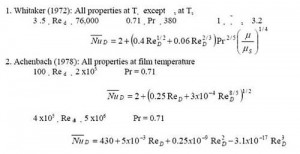

2.2 球體表面流體

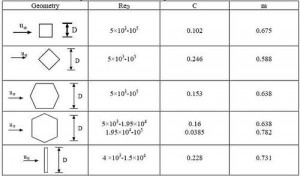

2.3 其他形狀（基于空氣的實驗數據）

這個數據在陶銘銓的《傳熱學》上P168也有。

3 管內流體的努賽爾數計算

基于水利直徑計算的Re, 大于2300為紊流，小于2300為層流。

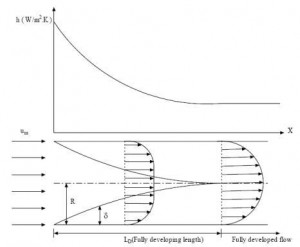

3.1 管內充分發展流：

L_D階段，傳熱系數是變化的，超過L_D的部分，傳熱系數稱為常數。

L_D的長度計算公式如下：

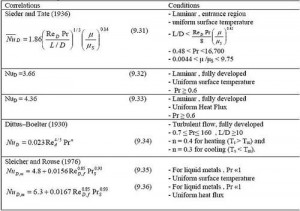

管內強迫對流的努賽爾數計算經驗公式如下：

以上公式中的空氣屬性基于以下的溫度：
