直流風扇知識

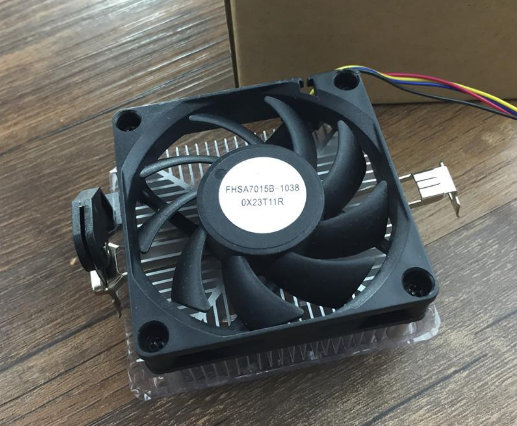

散熱器的組成
散熱器主要部件及功用:
1.散熱片（HeatSink）：增加熱量揮發面積，將熱量分散，避免熱集中。
2.散熱風扇(Fan)：強制空氣產生對流，快速帶走散熱片上的熱量。
3.扣具(Clip)：將散熱片與發熱源固定在一起。
4.導熱介質(Thermal interface Material)：彌補散熱片與發熱源之間的接觸細縫，避免熱對流的集中現象，并增加導熱面積。

風扇的作用
風扇在風冷散熱器中的職責為:憑借自身的導流作用,令空氣以一定的速度、一定的方式通過散熱片,利用空氣與散熱片之間的熱交換帶走其上堆積的熱量,從而實現“強制對流”的散熱方式。

風扇的分類
從使用電源類型來分可分為AC與DC兩大類。
DC有5V，12V、24V、48V比較常見;特殊的如4.5V，10V、18V等。
AC的一般為220V，110V等。

風扇的分類
 從通電切換磁場的方式分：可分為有刷和無刷兩種。
 有刷電機壽命短，會產生電火花。
 無刷電機沒有碳刷的磨損壽命長，容易高速運轉，無火花。已逐漸取代有刷電機。

 從適用范圍分: 其使用范圍非常廣泛，譬如電源風扇，機箱風扇，CPU風扇、VGA風扇、冰箱風扇、汽車風扇等等。

風扇的組成
 分為轉子部分和定子兩部分：
 轉子：包括扇葉、軸心、磁環、磁環外框及油圈。
 定子：包括電機、外框、軸承、扣環等。

熱設計培訓資料下載：直流風扇基本知識培訓.pdf
