01 背景介紹
近日，深圳大學陳光明教授、梁麗榮教授聯合杭州師范大學湯龍程教授等人，采用簡便的溶液加工方式開發了基于 SWCNT/MXene 的高性能TE復合薄膜材料，并通過使用聚乙烯亞胺(PEI)聚合物摻雜p型獲得了n型復合材料。復合薄膜表現出優異的熱電性能(PF= 239.7 ± 15.8 μW m?1 K?2)，且具有優異的阻燃和耐高溫行為。團隊通過串聯組裝p和n型復合薄膜，制備了具有垂直結構的柔性熱電器件(TED)。火災預警應用時，所制備的TED表現出寬閾值可調預警行為(1-10 mV)、優異的重復性(50次循環)、環境耐候性(180天)及超快速預警行為(0.1 s)。結合無線信號傳輸系統，有效地實現了快速火災探測和遠程實時報警信號傳輸。研究成果以“Ultrafast Response and Threshold Adjustable Intelligent Thermoelectric Systems for Next-Generation Self-Powered Remote IoT Fire Warning”為題發表在《Nano-Micro Letters》。
03 圖文導讀

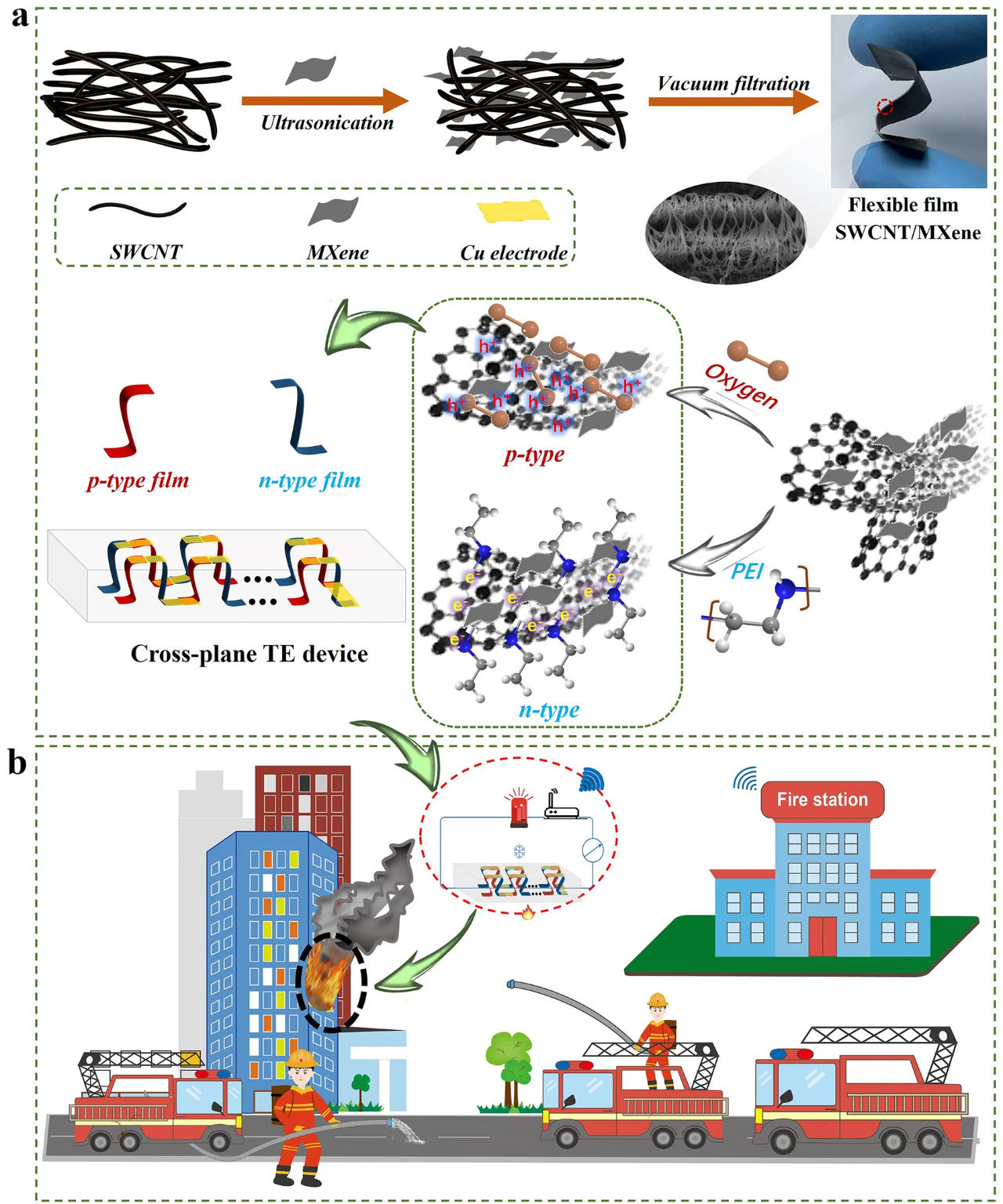

圖1. 基于SWCNT/MXene薄膜的TE IoT火災報警系統的材料制備、器件組裝和應用。(a)p型和n型SWCNT/MXene復合薄膜的制備過程和簡要摻雜機制，以及組裝的TE器件示意圖。(b)下一代智能遠程物聯網火災報警系統概念圖。

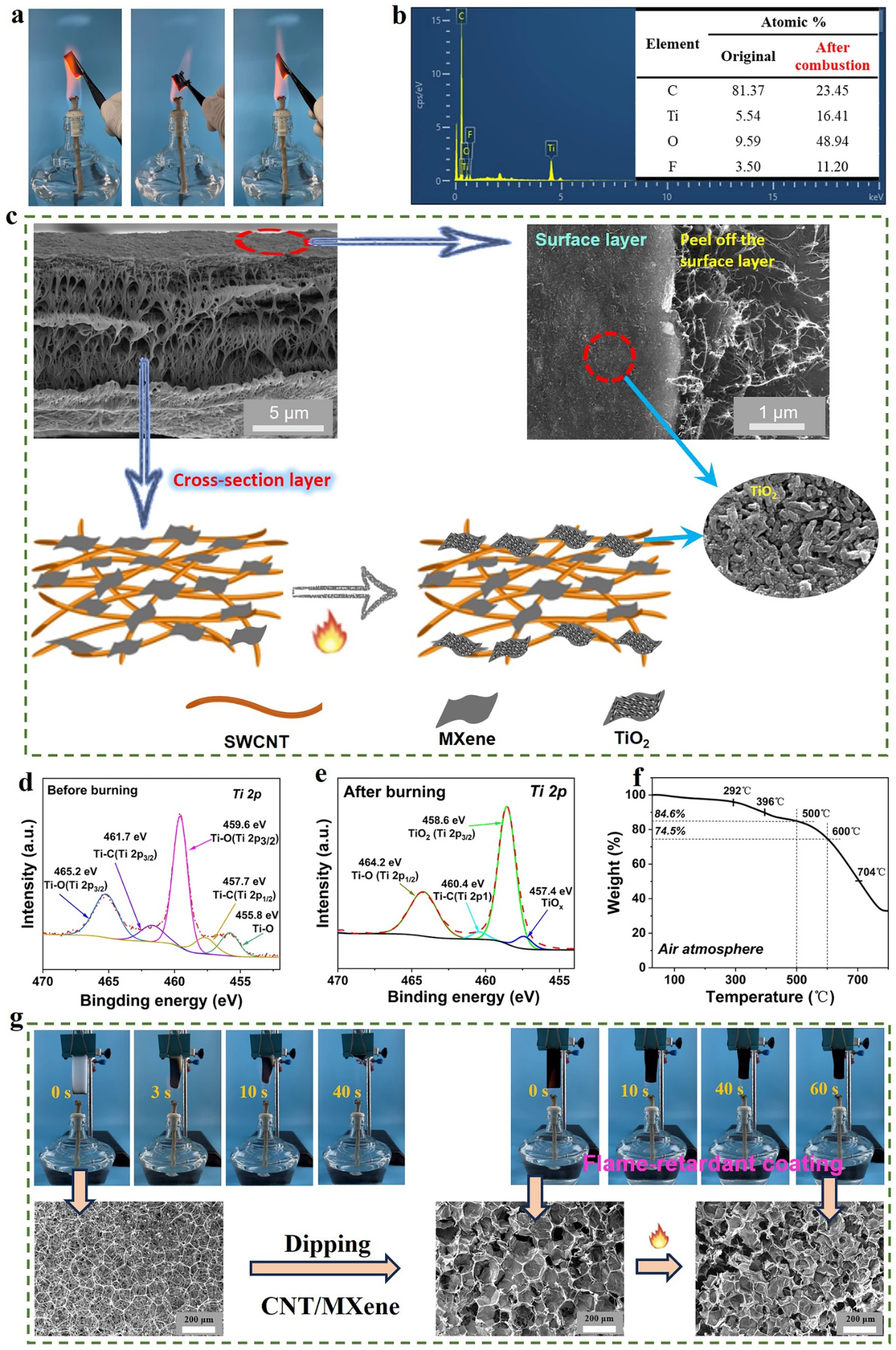

圖2. SWCNT/MXene復合熱電薄膜的阻燃性能。(a)典型的燃燒過程，顯示出優異的阻燃性和良好的高溫結構完整性。(b)復合材料EDS光譜。插圖為燃燒前后復合材料的相關元素含量。(c)燃燒前后復合材料的SEM和示意圖。(d, e)燃燒前后復合材料的XPS Ti 2p光譜。(f)復合材料在空氣中的TGA曲線。(g)原始無涂層海綿和復合材料涂層海綿燃燒過程及SEM圖，表明優異的阻燃行為。

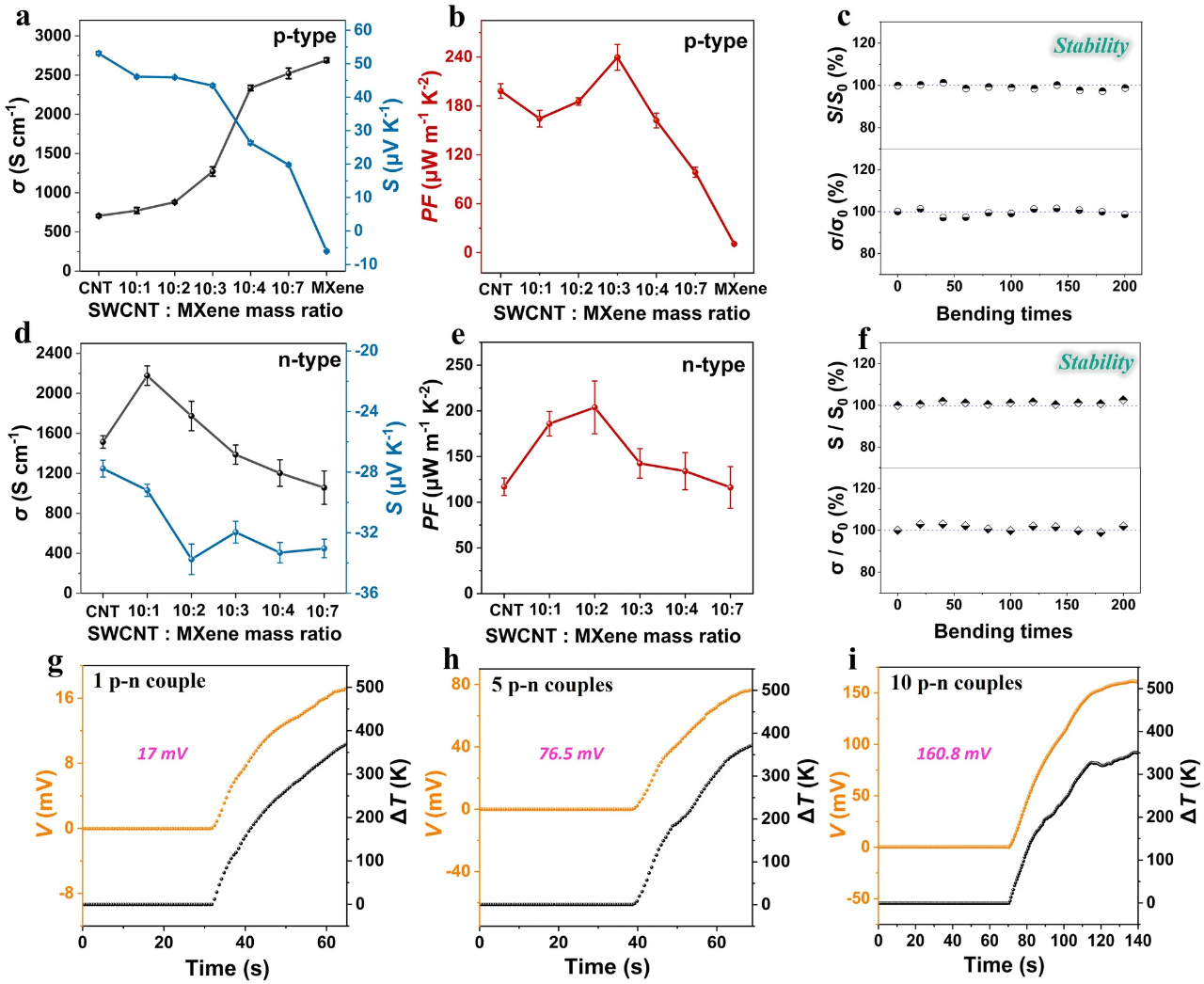

圖3. 復合薄膜及其器件的TE特性。(a, b)電導率、塞貝克系數和不同比例的p型SWCNT/MXene薄膜的相應功率因子。(c)質量比為10:3的p型薄膜在多次彎曲循環后TE性能的穩定性。(d, e)電導率、塞貝克系數和不同比例n型SWCNT/MXene薄膜相應的功率因子。(f)經過多次彎曲循環后，質量比為10:2的n型薄膜的TE性能的穩定性。(g-i)使用酒精燈作為熱源下具有1、5和10對p-n耦合的TED的的輸出電壓。
圖4. 器件的火災預警性能。(a)使用TED-5pn進行50次重復火災報警測試。(b)循環使用次數對觸發時間的影響。(c)TED-10pn的環境耐受性。(d)觸發時間與p–n對數量的影響。(e–h)閾值電壓、p–n耦合數量以及設備與外部框架之間的距離對火災報警性能的影響。(i)報警應用中TED觸發時間的比較。

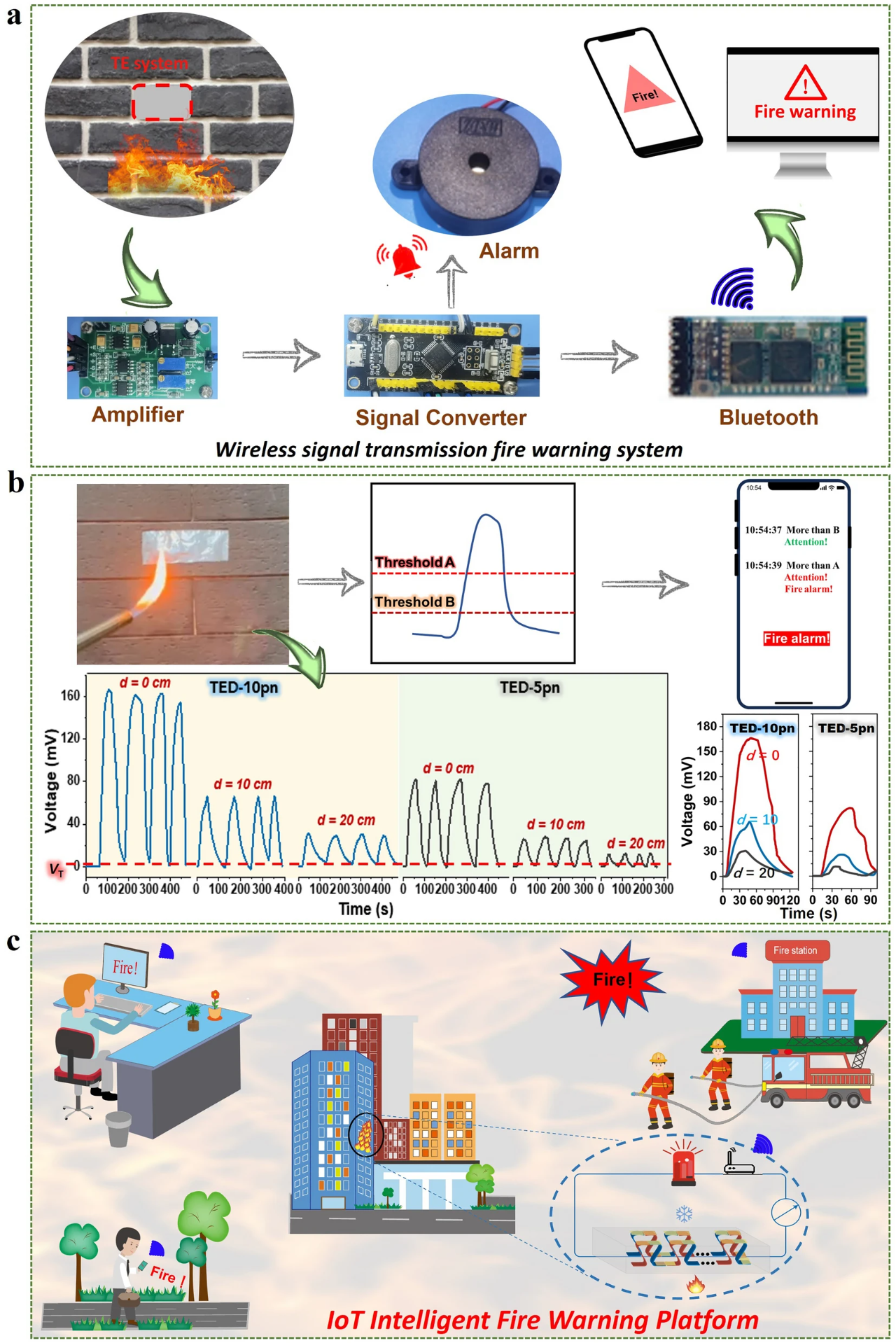

圖5. 基于TE的自供電智能遠程物聯網火災報警系統。(a)所設計的自供電火災報警系統智能無線信號傳輸示意圖。(b)嵌入建筑墻體的TE火災報警系統在不同火焰距離下的實時電壓曲線。(c)基于高性能SWCNT/MXene TE復合材料的城市建筑物聯網智能火災報警平臺的概念圖。
