MaXXan系統有限公司使用Flomerics的熱設計產品以保證SG100 NAS系統具備完全的熱處理

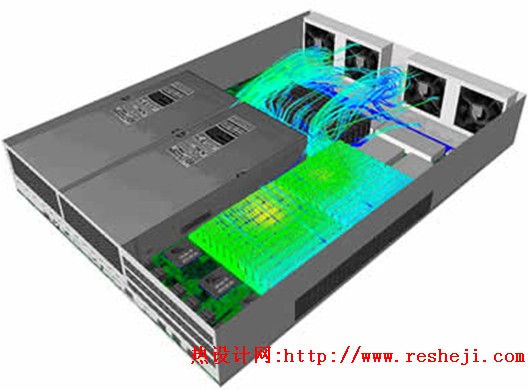

Flotherm對通過處理器散熱片的氣流的線性刻畫和散熱片表面溫度的模擬結果

2003年2月

在MaXXan系統有限公司迫切需要了解他們的SG100 NAS(網絡附加存貯器)系統熱性能的時候，他們依靠Flomerics公司的熱設計服務(TDS)獲得了將研究進行下去的信心。MaXXan已與TDS聯合對應用于直立機柜安裝系統的SG100進行板圖設計，但仍需知道是否可以將現有的板圖設計用于新型的2U設備中。

通過強制對流方法對這種2U系統進行冷卻且功耗為350瓦。電路板上最為重要的器件是兩個Intel 2.4GHz Xeon型處理器。出于對可靠性的考慮，MaXXan系統有限公司要求對處理器采取依靠外力迫使其冷卻的方案。TDS已為直立式設備成功的設計出了與之相匹配的處理器散熱裝置，但現今所面臨的問題是如何為2U系統提供足夠的氣流。
Flomerics的設計顧問用Flotherm建立了2U系統的基本分析模型來推知熱設計中的瓶頸情況。軟件模擬所反映的結果再加上專家們的設計經驗，這樣由一系列的參數分析就產生出了最佳設計方案。在保持現已存在的板圖布局的同時，熱設計服務者與MaXXan系統有限公司共同建立了可提供必要冷卻氣流并且十分有效的設計方案。

   MaXXan系統有限公司與Flomerics及其熱設計服務聯合起來很快就為SG100設計出了2U型機箱，為MaXXan提供了完整的熱處理，確保了產品按時投入生產。當談到這一項目時，MaXXan系統有限公司的Robert Vu說：“SG100是一個很有挑戰性的項目，它是一個真正意義上的熱問題，同時還要求在非常短的時間內解決。Flomerics公司的3D熱仿真模型使我的設計更加有效，我們因此可以在不到一個月的時間里就完成了SG100從理論分析到生產第一臺樣機的全過程。”
