提到熱設計，大家津津樂道的往往都是一些新技術，新材料，而工藝常常被丟在角落無人問津。工藝（Craft），度娘上的解釋是指勞動者利用各類生產工具對各種原材料、半成品進行加工或處理，最終使之成為成品的方法與過程。它是指對技術構想的實現方式，往往被認為比技術低一個層次。十年前，Jason剛?cè)胄袝r(shí)，對工藝一無所知，幾乎所有的精力都用來做仿真優化，曾經提交過一個技術上優化的方案，結果那個散熱器參數超出了模具設計極限，最終導致項目延期。后面的職業生涯里，Jason都對工藝保持著敬畏之心和高度熱情。

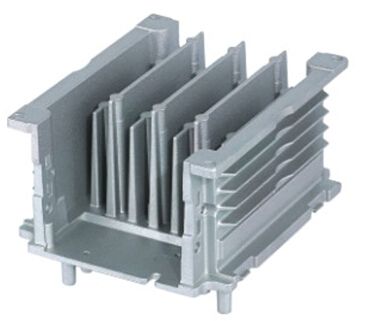

舉例來講，相對于鋁擠材料6063，壓鑄鋁YL113的導熱系數幾乎縮水50%，以至于好多工程師一提到Y(jié)L113就皺眉頭。但是，壓鑄工藝為散熱器設計提供了很多靈活性，比如，翅片可以做成魚鱗式，叉排，凸臺繞流，非等尺寸流道以平衡流阻和熱阻，等等等。你對工藝制成的把握，可以讓你的設計靈感發揮到極致。

07年始風電的興起推動了水冷的大發展，相應的工藝也是遍地開花，有意思的是，同一個設計思路得到的參數，用不同工藝加工產生的效果可能差別很大。單就兩個帶槽的金屬板“捏”到一起的方法就有螺釘+密封圈、攪拌摩擦焊、釬焊等等，釬焊又分為氣體保護焊，真空焊等。不同的結合方式，耐腐蝕，耐壓，成本，甚至性能都會有所差異。工藝成了水冷設計越不開的坎。
另一個例子，是和群里（319322744）某博海闊天空的討論一個小的散熱裝置，能否實現的關鍵，是一些小尺寸部件的焊接。見多識廣的某博透露，有研究所的師傅可以實現直徑1mm的管道端面焊接，且管道是暢通的。雖然最終那個構思沒有完成下去，但這個微尺寸焊接還是給Jason留下了很深的印象。
最近，一些產品的成本壓力很大。Jason關注到一個非常冷門的工藝，引入到電子散熱領域，評估了一下，成本竟然有望減半！
隨著熱設計的逐步精細化，材料，技術應用和工藝變得密不可分。對工藝的熟知，應該可以讓你天馬行空的設計有一個可靠的落腳點。畢竟你的設計最終是需要產品化的。
