一. 熱阻抗的定義：
我們今天要談及的MOSFET的熱阻模型其實是指熱阻抗Zth，它包含了兩部分：熱阻和熱容，即Zth=Rth+Cth。他們都是MOSFET固有的物理屬性。
熱阻Rth：是指當有熱量在物體上傳輸時，在物體兩端溫度差與熱源的功率之間的比值。
熱容Cth：當一系統由于加給一微小的熱量dQ而溫度升高dT時，dQ/dT 這個量即是該系統的熱容。
如果作用在MOSFET上的是瞬時的脈沖功率，由于熱容的效應，元件體現出的熱阻抗較??；如果元件承受了>1s的脈沖功率，元件趨近達到熱平衡，熱容的效果將不復存在，Zth幾乎和Rth相等。下面的的瞬時熱阻抗圖就說明了這一特性：
結點溫升：根據熱阻抗的定義，要想計算出結點溫升，那么就需要作用在MOSFET上的脈沖功率及元件的熱阻抗值，然后用下面的公式就可以計算出溫升：
二. RC熱阻模型的建立
如果電阻抗Z=電阻R+電抗C一樣，熱阻抗Zth=熱阻Rth+熱容Cth；同理，電子領域的電流就等同于熱領域中的元件功率；電壓值也可以等效為溫度值。具體的等效對應關系如下表：
根據這樣的等效關系，我們就可以將元件的熱阻抗Zth以電子的R和C來呈現出來，并通過電路仿真的方法求得元件的溫升值。
這種模型的等效也是各大MOSFET供應商認可的較快速的評估方法。
三. 基于LTspice的熱仿真實例

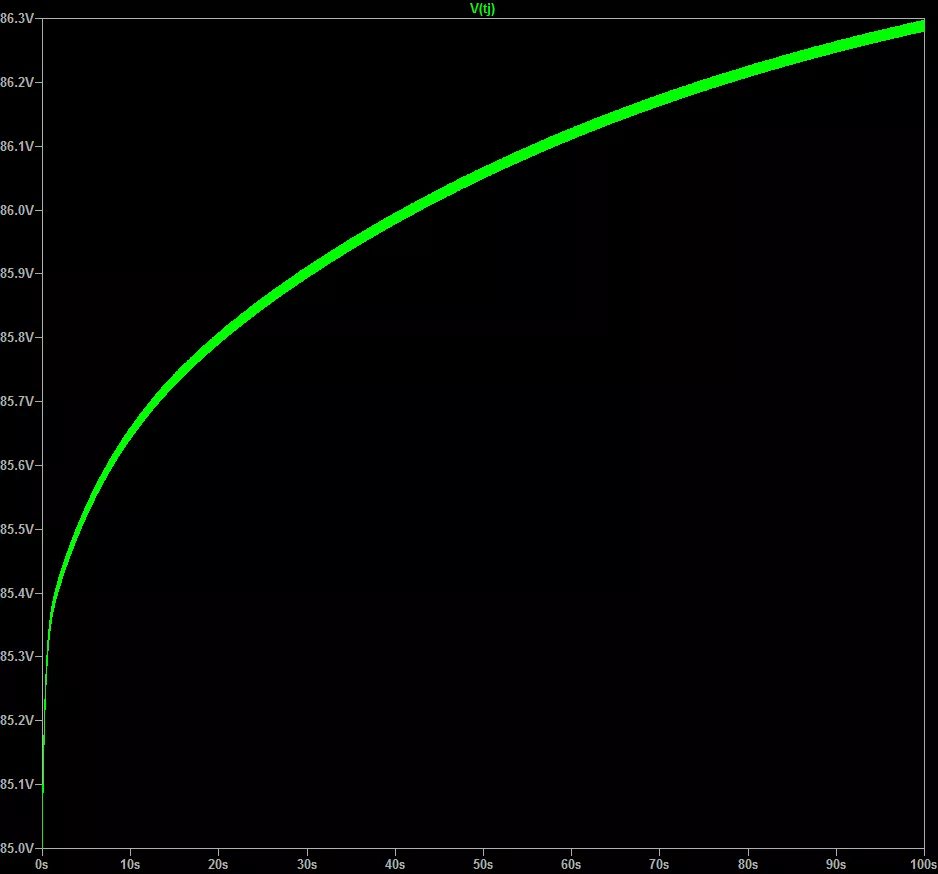

下面的實例是一個MOSFET的高邊開關驅動電路，其中右側的C1，C2，C3，C4，R4，R5，R6和R7組成的是元件的熱阻模型，其中的電容值和電阻值也都是根據供應商給出的模型進行設定的。將電流源激勵B1的值設為作用在元件上的功率值，Vmb1為元件焊接襯底的初始值，當運行LTspice后，電流源B1后的電壓值即為元件結合點溫度Tj。
綜上所示，MOSFET的RC熱阻模型為我們元件的設計選型提供較為簡單快速的評估方法，將設計的風險降低！以上的內容希望對大家有所幫助，也希望大家給予反饋和指正！
