幾種主流手機散熱技術分析！
手機散熱系統為什么越來越重要？
我們都知道，手機處理器的性能每年都在提升，這不可避免地帶來了手機發熱問題。
目前手機行業都在推的5G手機不僅增加了更多的天線接收信號，同時高速網絡的數據傳輸也會讓手機的溫度隨之增加。
還有一點，現在手機使用的主流材質是玻璃，和金屬材質相比，其散熱速度明顯更慢，加上手機內部元器件堆疊越來越緊湊，比如手機屏幕、后置影像系統和手機電池等，這些都對手機的散熱能力提出了更高的要求。
綜合可知，手機搭載散熱系統是大部分手機的剛需，也是手機行業的趨勢走向。
那么，現在的主流手機散熱技術有哪些，又有什么不同呢？
散熱技術成為目前影響手機性能發揮的關鍵點之一，現在主流手機散熱技術可分為以下四種：
01液冷散熱

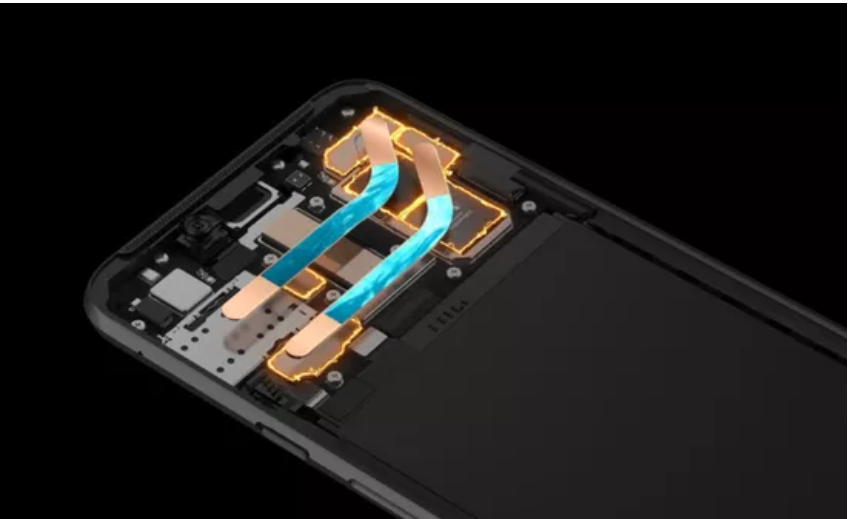

液冷散熱依賴的是一種叫做「熱管」的元件，本質上是含有液體的中空閉合管道，液體在管路的蒸發段蒸發吸熱，成為氣體到管路的冷凝段冷凝成液體放熱。
電腦端的液冷散熱中的冷卻液常用材料是水，手機端要求比PC端更高，常用油質材料作為冷卻液。
液冷散熱的優點在于使用壽命長和設置靈活，液冷散熱可以放在手機內部任何需要散熱的位置，同時因?yàn)榧夹g(shù)相對成熟，成本也比較小一些。
02石墨烯散熱
這是目前最常見的一種散熱方式，屬于手機內部的散熱形式，依靠的是石墨烯的高導熱性。
石墨烯材質擁有耐高溫、良好的導熱性、化學穩定性等，目前是性?xún)r(jià)比最高的手機散熱材料。
石墨烯的特性讓它具有天生的散熱能力，其散熱系數是銅的2~5倍，但密度卻只有銅的1/10~1/4，質量上更輕，同時石墨烯易于加工，可根據需要定制形狀大小，可塑性好，還有屏蔽電磁波等優點。
03VC均熱板散熱

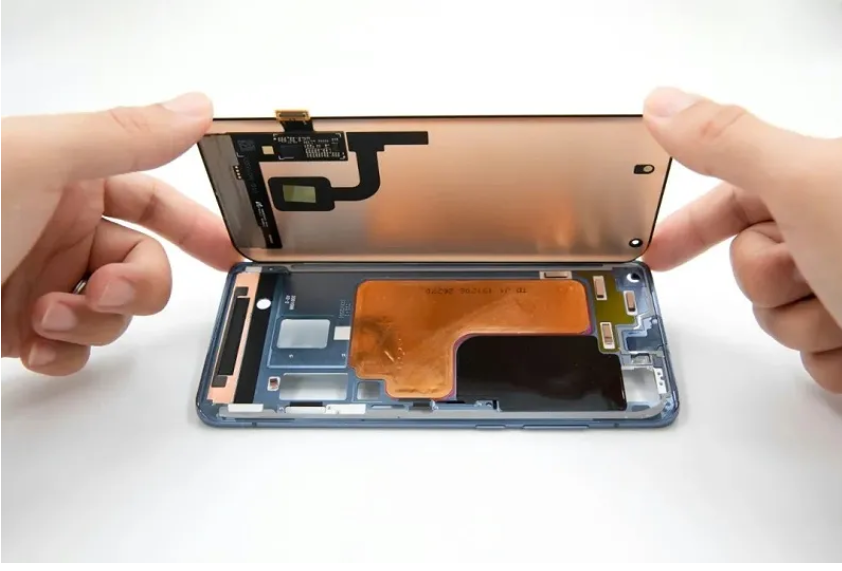

VC均熱板散熱又稱真空腔均熱板散熱技術，是一個內壁具有微細結構的真空腔體，通常由銅制成。
當熱量由熱源傳導至VC腔體時，腔體里的冷卻液受熱后開始產生氣化現象，液體氣化吸熱，凝結后的冷卻液會借由微結構的毛細管道（整個循環的驅動力是毛細力），再回到蒸內發熱源處，此過程可以不斷反復進行。
VC均熱板是目前最新的第三代散熱技術，可以被看作銅管液冷的升級技術，兩者雖然都是氣液相力）再回到蒸內發熱源反復進變的原理，不同的是：
熱管只有單一方向的有效導熱能力，而VC均熱板升級到整個面，可以更快的將熱量從四面八方帶走。
均熱板會隨不同元器件尺寸的大小而有不同的設計，制作工藝相較復雜，制作成本較高，常用于需要控制體積、且需快速散熱的手機產品。
04其他散熱技術
還有一些散熱方式，也有必要和大家說說。

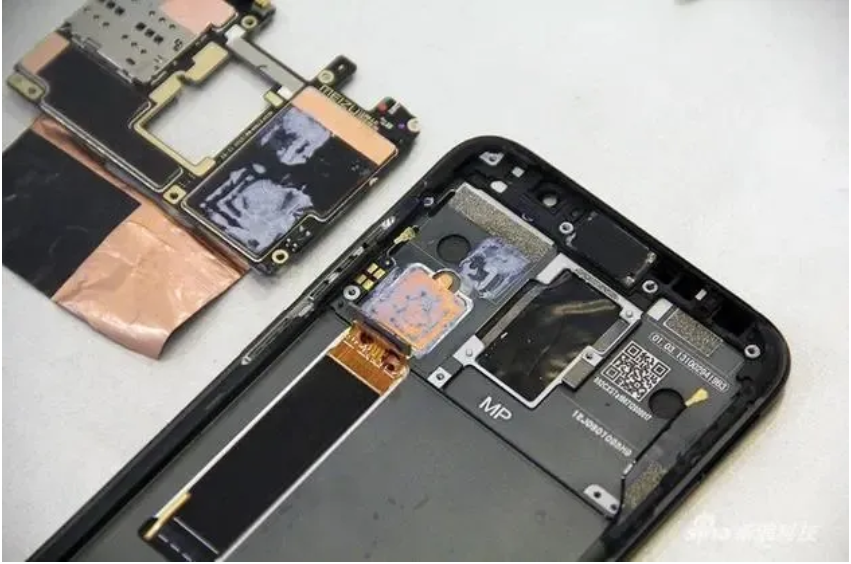

比如導熱凝膠散熱，這種方式和電腦類似，都是將散熱硅脂涂抹在處理器上，使熱量能夠被迅速吸收并傳遞出去，加快散熱進程。
目前，各品牌手機應用的散熱技術不盡相同，為了讓散熱性能更強，有些手機會采用組合方式將這些散熱技術搭配使用，優勢互補。
散熱體系是手機體驗中不可或缺的一項技術。特別是步入5G時代后，手機散熱能力的強弱，直接影響到用戶體驗。
