現代化的數據中心承擔了大量數據計算和存儲，這對系統性能穩定度的要求與日俱增。為了提供更高能效來滿足業務發展的需要，服務器乃至機房的散熱就成為關鍵。
而對解決“高熱密度數據中心散熱”問題方面，比起傳統空調系統來說，更具備優勢的，就是當前業界最流行的液冷技術，它不僅降溫快、能耗低，并且還是最環保的。
在此就聊聊“數據中心（IDC）液冷技術那些事兒”。
一、什么是液冷？

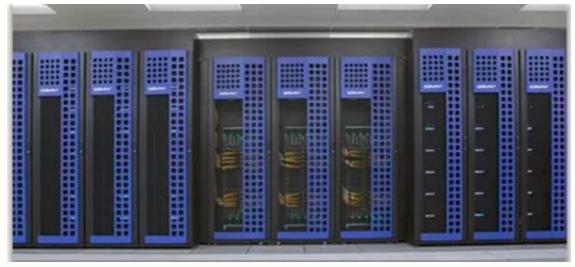

液冷是指使用高比熱容的液體作為熱量傳輸?shù)墓べ|(zhì)滿足服務器等IT設備散熱需求的冷卻方式。液冷技術并不是最近才應用于計算機和IT領域的，在上個世紀60年代，IBM的大型計算機就采用了水冷技術。目前液冷技術主要應用于高性能計算。
液冷技術的明顯效果包括：

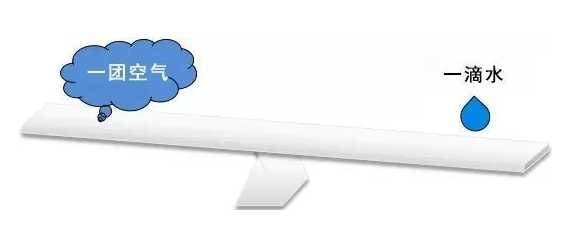

① 熱量帶走更多：同體積液體帶走熱量是同體積空氣3000倍；
② 溫度傳遞更快：液體導熱能力是空氣25倍；
③ 噪音品質更好：同等散熱水平時，液冷系統噪音比風冷噪音降低10~15dBA；
④ 耗電節能更省：液冷系統約比風冷系統節電30%。
二、液冷技術分類

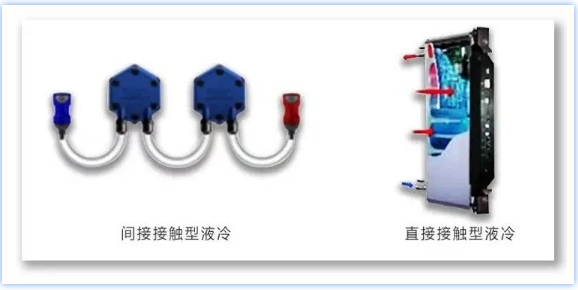

液冷依據液體與發熱器件的接觸方式，可分為直接接觸型液冷和間接接觸型液冷。

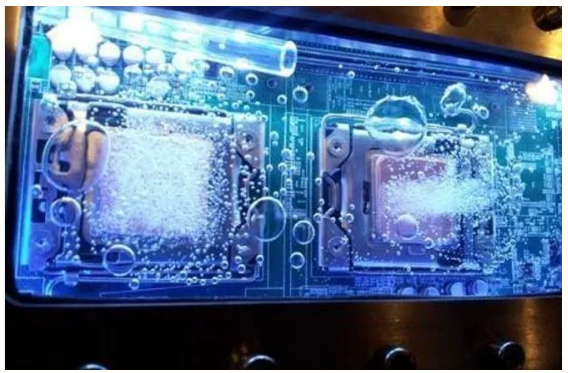

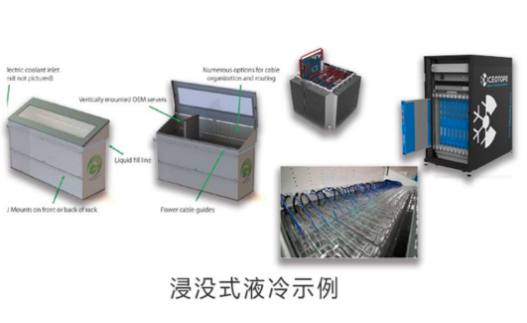

浸沒式液冷 浸沒式液冷是典型的直接接觸型液冷，將發熱元件浸沒在冷卻液中，依靠液體的流動循環帶走IT設備運行產生的熱量。  浸沒式液冷由于發熱元件與冷卻液直接接觸，散熱效率更高，噪音更低（完全沒有風扇），解決更高熱密度和更加節能。 目前主流方法是將服務器浸沒在特殊設計的箱體中或?yàn)榉?wù)器定制設計的外殼里，但是這一架構降低了數據中心建筑空間利用率，在不改變現有數據中心部署架構的前提下，外殼將每一個服務器和冷卻液包裹起來，適當優化了空間利用率。 浸沒式液冷系統基本工作原理如下圖：

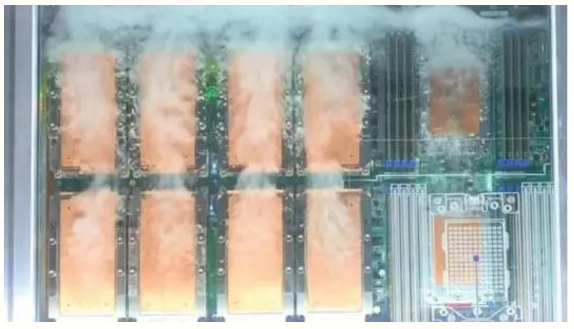

結構分為兩部分，沸騰池、冷卻塔。 其中，沸騰池屬于整個系統的關鍵，由被散熱部件（服務器）、沸騰箱、氟化液、冷凝器組成。蒸發器，散熱風扇，冷卻泵以及控制系統組成。主要作用為將系統熱量最終釋放到自然環境中。 浸沒式液冷單相和兩相系統哪種比較好？ 1）單相液冷 指冷卻液在循環散熱過程中沒有發生相變，維持液態。單相液冷要求冷卻液沸點高，冷卻液揮發流失控制相對簡單，與IT設備的元器件兼容性高，冷卻介質受污染較小，但相對于兩相液冷其效率較低。目前公布的浸沒式液冷案例絕大部分的是采用單相液冷系統。 2）兩相液冷 指冷卻液在循環散熱過程中發生了相變。兩相液冷傳熱效率更高，并且無需泵體驅動流體的循環，但是冷卻液揮發流失控制相對復雜，密閉的箱體雖然可以解決冷卻液揮發流失的問題，但由于發生了相變導致箱體的壓力發生變化，壓力容器的設計生產需嚴格的監管以確保使用的安全。冷卻液介質易受污染，需要預處理和污染控制來確保系統的正常運行 | |

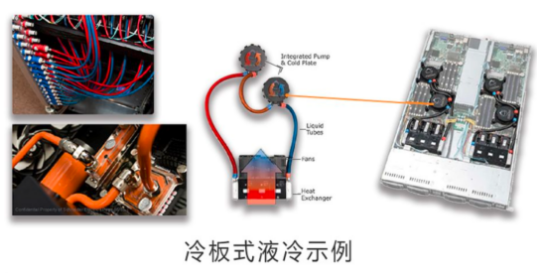

冷板式液冷 主要發熱器件固定在冷板上，依靠流經冷板的液體將熱量帶走達到散熱的目的，是典型的間接接觸型液冷，由于硬盤，電源等其它發熱部件依然需要風扇驅動空氣來散熱，目前采用冷板式液冷的服務器也稱為氣液雙通道服務器。  | |
三、冷卻液主要類型
液冷的關鍵是冷卻液，必須能夠快速吸收熱量，并且在汽化和液化過程中都能夠很高效進行熱傳遞，同時并且必須做到無腐蝕性。因此重點的冷卻液為以下幾種。用戶選擇時重點考慮場景和價格：
氟化液
氟化液是目前應用最廣泛的浸沒式冷卻液，起初作用是線路板清潔液，由于其絕緣且不燃的惰性特點被應用于數據中心液冷技術中，但價格最為昂貴。
礦物油
單相礦物油無味無毒不易揮發，是一種環境友好、價格相對低廉的絕緣冷卻液，但由于礦物油粘性較高比較容易殘留，且易分解，是可燃性物質，在某些特定條件下還是具有燃燒的風險。
水
主要是去離子水。水具有較高的比熱容，是一種良好的散熱媒介，價格低廉環境友好無污染，并且與現有的系統兼容。但由于水是非絕緣體，只能應用于非直接接觸型液冷技術中，一旦發生泄漏會對IT設備造成致命損害。
四、液冷結構設計
將電子設備浸沒在“達到一定溫度可發生相變”的氟化液箱體中，氟化液受熱沸騰變?yōu)檎羝羝仙龅綑C(jī)箱上部冷凝器而冷凝變成液體，冷凝器外接液冷源進行換熱，將熱量傳遞到外界，反復循環。通過氟化液在機箱內循環和冷凝器內乙二醇水溶液的外循環（雙循環系統），對服務器、芯片散熱冷卻實現溫度管控，保證服務器運行穩定性和壽命。
關于具體設計步驟略，總原則“液冷容器材料能支撐彈性形變，并且熱脹冷縮后性能不變”。
五、數據中心部署液冷技術的主要阻礙有哪些？
既然液冷技術具有風冷技術無法比擬的優點，并且市場的驅動力使得液冷技術的大規模應用具備了堅實的基礎，那是不是在數據中心部署液冷技術就沒有任何阻礙了呢？顯然事情并不是如此簡單：
① 缺乏相應的標準支持
目前液冷技術，尤其是浸沒式液冷技術在數據中心還缺乏大規模應用案例，并且缺乏相應的國家或者行業標準對于這一技術進行有效的規范。
② 數據中心的空間利用率
目前的數據中心物理基礎設施的設計是基于目前的風冷系統架構，一個簡單的例子，樓體的承重，機房的層高等，浸沒式液冷基于液體容器的設計，以及人員維護的便利性，必然造成空間利用率降低。
③ 制冷架構顆粒度過低，造成運行與維護變得復雜
液冷的顆粒度是機柜（箱體）級，服務器級甚至是芯片級的，比目前主流的風冷系統顆粒度過低，系統復雜而且維護也相對困難。
④ 腐蝕
在前文提到的三種常見類型的冷卻液，其本身都是沒有腐蝕性的，例如水，但水中的其它物質卻具有腐蝕性，因此在冷板式液冷中通常采用去離子的純水。此外，礦物油和氟化物本身也不具備腐蝕性，但由于與空氣接觸并被空氣中的其它物質污染而具有潛在腐蝕IT設備的風險，需要預處理來避免這種情況的發生，也推高了液冷技術部署的成本。
液冷技術對于現有的數據中心的制冷架構是一個巨大的挑戰，同時也是巨大的機遇，隨著液冷技術的不斷完善，必將在數據中心制冷領域占據重要的地位。
