根據斯蒂芬波爾茲曼公式，定義一個熱輻射傳熱系數（類似于對流傳熱系數）：

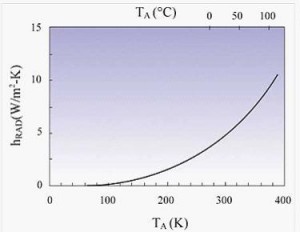

假設輻射率=0.8 ，Ts比Ta高1℃。則輻射傳熱系數與環境溫度的關系如下：

典型的環境溫度為50℃時，輻射系數為6 W/m2-K 。

針對機箱內一個水平放置PCB來講，其自然對流傳熱方程如下：

（此公式從何而來？）

假設環境溫度已知，為50℃（323K），PCB輻射率為0.95.

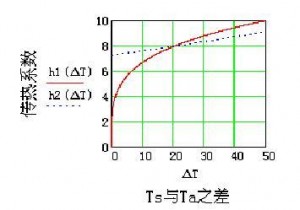

那么自然對流和輻射傳熱的系數分別計算如下：

從圖中可以看出，在溫差<20℃（K）時，輻射傳熱系數大于自然對流系數。溫差超過20℃時，兩種傳熱系數幾乎相等。所以在溫差較小時，輻射傳熱一定不能被忽略。

當然，實際情況千差萬別，但這個簡單的例子可以幫助建立一些基本的概念。

參考資料：

1. http://www.electronics-cooling.com/2001/02/dont-underestimate-radiation-in-electronic-cooling/
