DynTIM 是用于熱界面材料(TIM)熱特性測試的行業領先設備。雖然熱界面材料是用于建立兩種材料間的良好熱接觸的，但在實際應用中它們經常是散熱途徑中的最大的障礙。
高精度測試環境

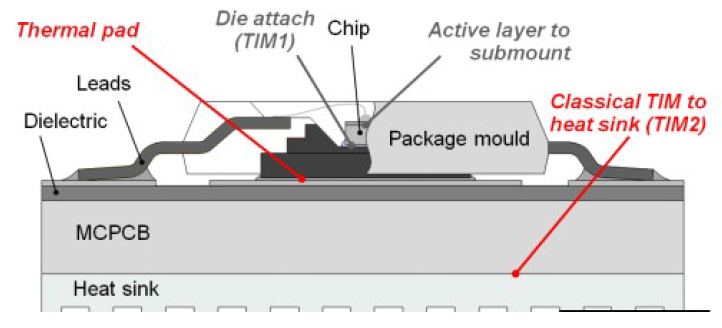

熱界面材料對整個系統的熱傳導起著重要作用，因此選擇合適的熱界面材料對產品設計的成功很關鍵。
但是，當前的方法很難測試具有高導熱系數的薄型熱界面材料在現實環境中的熱特性。DynTIM 為熱界面材料提供了高精度的測試環境，與世界領先的半導體熱特性測試儀T3Ster 配合使用。

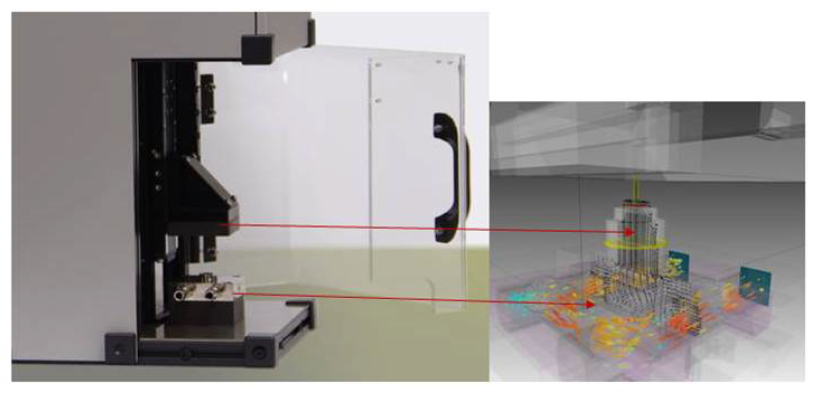

使用DynTIM 時，先將熱界面材料放置在真實的熱測試環境中（即封裝二極管和鍍鎳銅冷板之間），進而系統可輕松將待測材料的厚度設置為分辨率1 微米距離。
根據熱阻與樣品厚度之間的函數關系，通過改變厚度就可以計算出待測樣品的導熱系數。在整個測試中，系統只通過測試頂部的二極管的電壓來感應溫度，溫度分辨率高達0.01℃,而且能夠精確地測試二極管的電功率，因此很好地保證了整套系統的測試重復性。
產品亮點
先進的TIM 測試方案DynTIM 為您提供了業界最先進的TIM 測試方案（±5%的相對精度）。右圖是三種不同方法測試數據的對比圖，通過比較可以看出使用傳統方法測試
多種可壓縮材料如導熱硅膠、散熱墊、各種相變材料以及其他粘合劑和固體試樣等，都可以采用DynTIM 進行測試。另外，通過測試多種熱界面材料，用戶能夠縮小范圍，選擇出高性能的材料。DynTIM 和T3Ster 熱特性測試儀可共同使用，以測試各種材料在周?chē)h(huán)境和目標環境中的性能，制定出最好的設計方案。
DynTIM 測試出的導熱系數值可直接用于Flotherm 或FloEFD 等CFD 軟件進行熱仿真。
真實環境下的快速全自動化測試
DynTIM 提供了全自動化的測試過程，方便用戶在真實應用環境下快速獲取接近真實的測試數據，這個過程通常只需要20 分鐘（準備時間在內）。
正是由于其簡單易用，任何人都可在經過簡單的培訓后操作DynTIM
高精度的測試系統
使用DynTIM 時，先將熱界面材料放置在真實的熱測試環境中（即封裝二極管和鍍鎳銅冷板之間），系統可自動將分辨率調至1 微米，從而精確分辨出材料厚度的變化情況。
樣品的導熱系數是根據TIM 材料厚度變化導致的熱阻變化計算得出的，這種計算方法符合ASTM D547
0 標準；測試中，系統只通過二極管的電壓來計算溫度，而精確的二極管電學測量參數直接保證了系統測量
的準確性，溫度分辨率高達0.01℃。
與T3Ster 充分結合，快速、高效、自動化
DynTIM 充分發揮了T3STer 在高溫環境下測量精度高的優勢，加熱二極管的電流是由DynTIM 本身提供的，對T3Ster 的控制也是通過DynTIM 來實現的，操作簡便。
能夠?qū)崿F(xiàn)測量過程的全自動化，并幫助用戶快速得到真實環境下的測量結果。
實現多種類型材料的測量
DynTIM 可對以下三大類型材料行進測試：
低粘性粘糊狀材料，如潤滑油脂等
粘彈性材料，如墊圈墊片等
不可壓縮固體材料
以上所有類型材料的測試模式都由DynTIM 實現自動控制，用戶只需預先指定合適的材料類型。
與CFD 軟件緊密結合
DynTIM 測量所得的導熱系數測量數據也可導入到CFD 仿真模型中，定義材料的熱屬性。如導入FloTE
RM 或FloEFD 中進行CFD 計算。
詳細文檔下載 : DynTIM_產品冊.pdf
