表面溫度測量：熱電偶的固定方法

熱設計網 2023-05-12

本文的關鍵要點

?將熱電偶的測量端（連接端）固定到IC等封裝上的方法有兩種：①使用聚酰亞胺（PI）膠帶等；②使用環氧樹脂粘結劑。

?JEDEC推薦使用環氧樹脂粘結劑的方法。

?除了熱電偶測量端的固定方法外，導線的處理也會影響到測量結果，因此應沿著發熱源敷設導線。

測量表面溫度時，熱電偶的固定方法和導線的處理會影響測量結果。盡量減少熱電偶固定方法帶來的影響是非常重要的。

熱電偶的固定方法：粘貼方法

將熱電偶的測量端（連接端）固定到IC等封裝上的方法有兩種：①使用聚酰亞胺（PI）膠帶等；②使用環氧樹脂粘結劑。JEDEC推薦使用環氧樹脂粘結劑的方法。

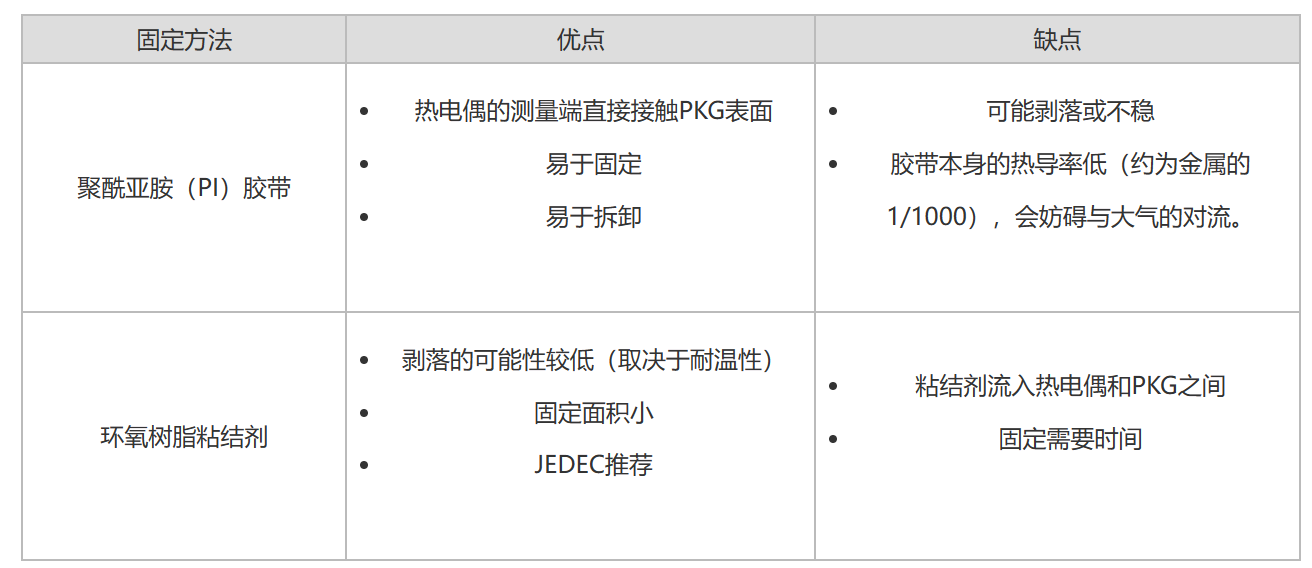

兩種方法各自的特點如下：

熱電偶的固定方法：導線的處理

除了熱電偶測量端（連接端）的固定方法外，導線的處理也會影響測量結果。導線需要沿著封裝本體敷設到PCB。這種走線方法具有“減少導線散熱帶來的熱電偶連接處的溫降”的效果。這一點在JEDEC Standard中也作為一種布線技巧有提及。也就是說，如何更大程度地減少熱電偶的散熱量，是準確測量表面溫度的關鍵。
