01 背景介紹
城市熱島效應因其對人體熱穩態的影響而引起廣泛關注，加劇了全球變暖的影響。這種現象導致一系列與熱有關的疾病，包括心血管疾病、呼吸系統疾病、神經系統疾病和傷害。城市熱島效應的一個主要原因是，城市基礎設施，如建筑物和地面，比自然景觀，如草、樹和水體，吸收了更多的太陽輻射，并將更多的輻射重新釋放到環境中。這種影響不僅放大了導致更高發病率和死亡風險的熱浪，而且對能源消耗、空氣質量和城市生態系統也有重大影響。隨著所有國家城市化進程的加快，預計將從2022年的57%增長到2050年的68%，全球?qū)⒂懈蟊壤娜耸艿匠鞘袩釐u效應的影響，在不久的將來，城市地區極端高溫的風險也會增加。因此，在城市熱島效應的影響下，采取積極的措施保持健康對當代社會至關重要。

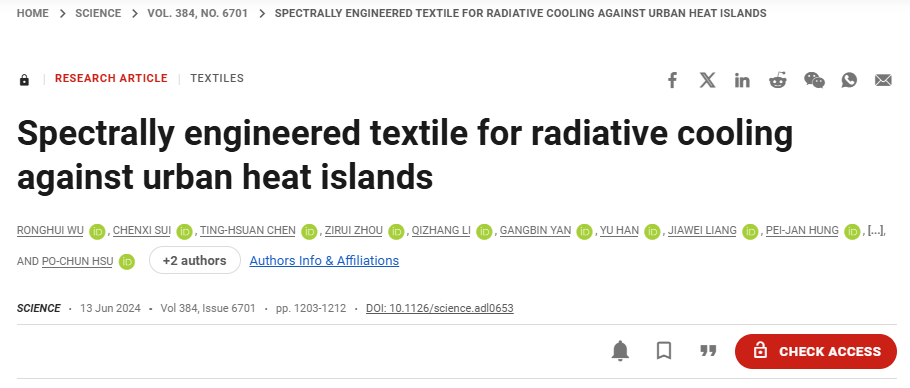

近日，芝加哥大學徐伯鈞團隊針對當下全球氣溫上升用于個人熱舒適的輻射冷卻紡織品可穿戴織物的開發取得最新進展。該團隊通過分子設計開發了一種中紅外光譜選擇性分層織物(SSHF)，其發射率在大氣透射窗口中占主導地位，最大限度地減少了來自周?chē)h(huán)境的凈熱增益。由于納米微雜化纖維結構的強烈米氏散射，SSHF具有0.97的高太陽光譜反射率。合理的光學設計和纖維納米制造實現了顯著的冷卻效果：垂直放置時，SSHF比寬帶發射器低2.3°C，水平放置時比環境溫度低6.2°C。同時，SSHF還具有出色的耐磨性，包括透氣性、耐洗性、耐用性、堅固的機械性能和抗紫外線老化性能。在對個人與環境之間的熱傳遞進行全面分析的基礎上，該垂直面紡織品選擇性光譜設計引入了一種創新而有效的個人被動降溫解決方案，以應對城市熱島效應。當在白天垂直放置在模擬室外城市場景中時，SSHF比太陽反射寬帶發射器低2.3°C，并且具有出色的可穿戴性能。研究成果以“Spectrally engineered textile for radiative cooling against urban heat islands”為題發表在《Science》。
03 圖文導讀
圖1.形狀穩定、機械增強、3D打印機械超材料結合石墨烯氣凝膠相變材料(PCM)的原理圖設計。

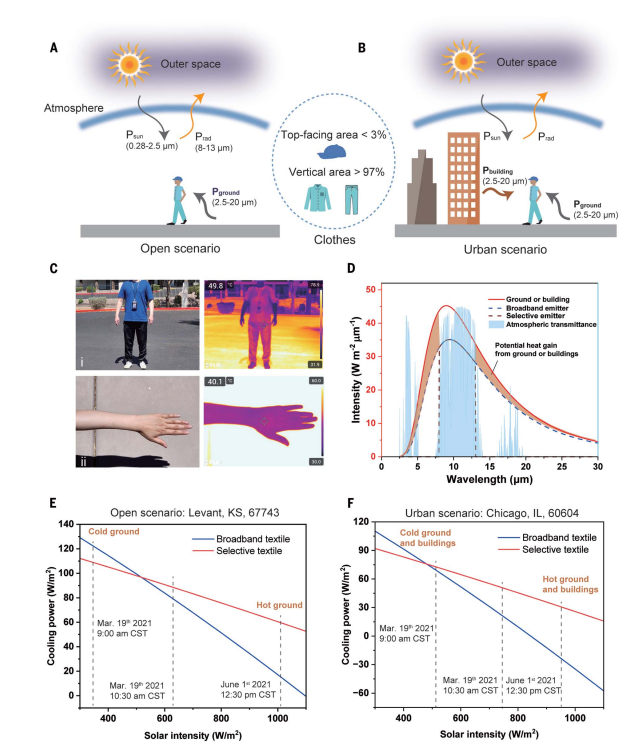

由于建筑物和基礎設施吸收和再發射太陽輻射，城市熱島顯著影響熱舒適度并加劇與熱相關的健康問題。傳統的輻射冷卻紡織品在MIR區域設計為寬帶發射器，由于周?chē)Y(jié)構發出的熱輻射，在城市環境中效果較差。然而，SSHF織物設計用于主要在8至13 um的大氣傳輸窗口(ATW)內發射輻射，從而最大限度地減少周?chē)h(huán)境的熱量增益并最大限度地提高冷卻性能。圖1A和1B說明了可穿戴織物在開放和城市環境中運行的典型場景。這些紡織品的輻射冷卻性能受到其方向和周?chē)h(huán)境的顯著影響。圖1C展示了光學和紅外圖像，展示了城市結構如何充當熱源，從而挑戰傳統冷卻紡織品的有效性。圖1D對比了寬帶和光譜選擇性紡織品的冷卻能力，顯示了后者在高太陽強度條件下的卓越性能。圖1E描述了這些紡織品在開放場景中的冷卻能力，而圖1F則側重于城市環境，說明了選擇性紡織品在這些條件下的顯著優勢。
圖2.3D-MPGA的制作工藝。

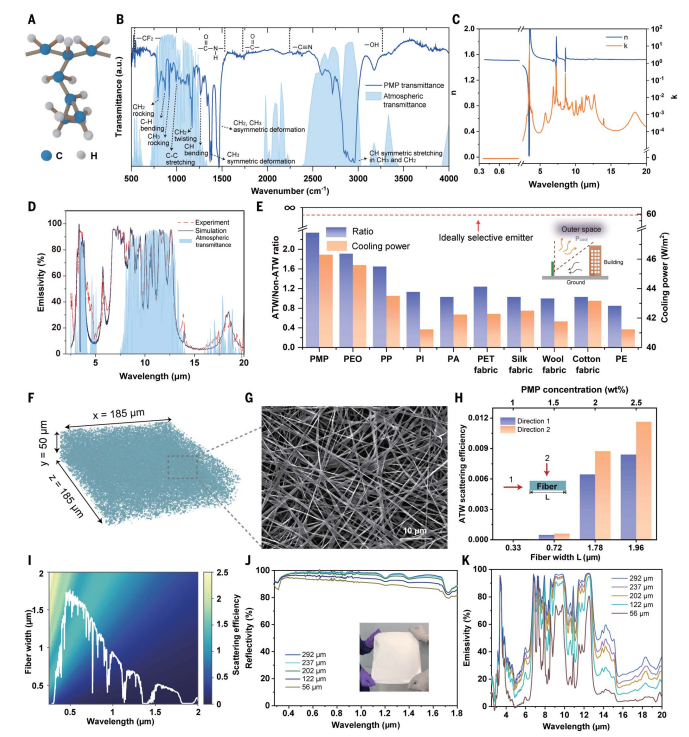

中紅外光譜選擇性紡織品的制備需要具有主要在ATW內振動的特定化學鍵的材料。聚甲基戊烯(PMP)因其分子組成與所需的選擇性發射光譜非常吻合，被認為是理想的候選材料。圖2A顯示了PMP的分子結構，突出顯示了其選擇性鍵合特性。圖2B提供了各種聚合物發射光譜的比較分析，證明了PMP卓越的選擇比。圖2C中導出的PMP復折射率進一步驗證了其選擇性發射率的潛力。圖2D顯示了計算出的PMP發射率，與ATW顯著一致。圖2E展示了PMP與其他常見紡織品的選擇比和冷卻能力的比較研究，證實了其優越的性能。通過靜電紡絲制備PMP紡織品的過程非常詳細，確保了可擴展性和實際應用。
圖3.GA, PGA和3D-MPGA的結構，形態和界面分析。

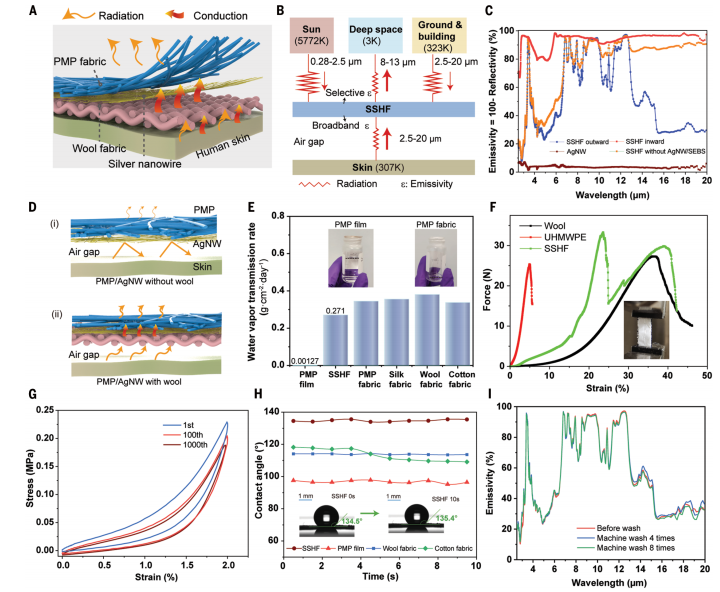

SSHF的光學設計涉及多層結構，包括PMP納米-微米混合纖維層、銀納米線(AgNW)和羊毛織物層。該設計利用多模態傳熱機制和光與物質相互作用來實現高太陽反射率和選擇性熱發射率。圖 3A 說明了 SSHF 的層次結構，而圖 3B 提供了顯示纖維網絡的 SEM 圖像。圖 3C 中的反射光譜證實了高太陽反射率，這對于最大限度地減少熱吸收至關重要。圖 3D 和 3E 顯示了紡織品的機械性能，包括靈活性和耐用性，這對于可穿戴應用至關重要。圖 3F 突出顯示了 SSHF 的透氣性，這對于在各種條件下保持舒適度至關重要。
圖4.石蠟，GA, PGA和3D-MPGA的熱特性和穩定性。
SSHF的戶外性能在模擬城市場景中進行了測試，證明了其與傳統紡織品相比的冷卻效果。結果表明，SSHF保持了顯著較低的溫度，證明了其在實際條件下的卓越能力。圖 4A 顯示了室外熱測量的設置，而圖 4B 顯示了 SSHF 實現的溫度降低。圖 4C 將 SSHF 的性能與其他紡織品進行了比較，進一步證實了其有效性。
圖5. PGA和3D-MPGA在PCM固、液兩種狀態下抗外部機械載荷的防漏性和形狀穩定性。

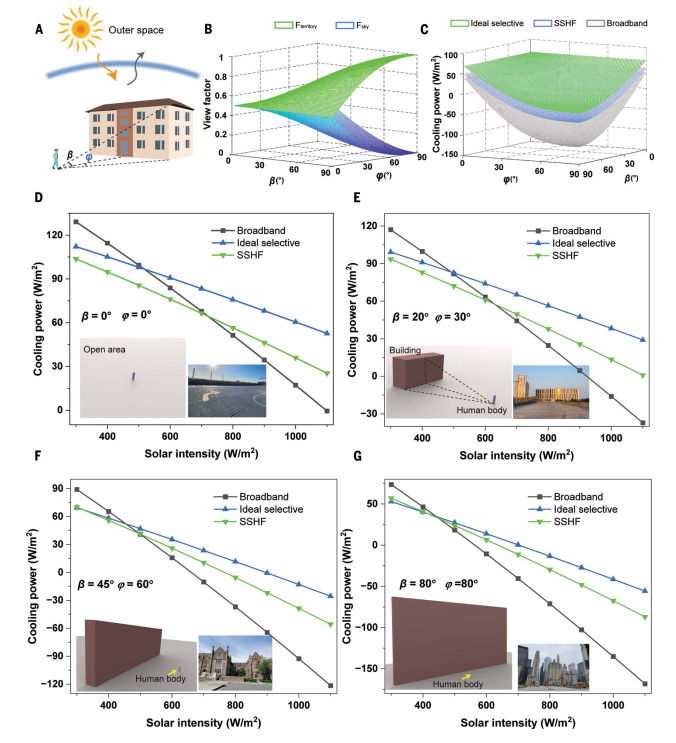

由于熱島效應日益嚴重，城市地區的輻射冷卻紡織品至關重要。作者構建了三維(3D)理論模型，并計算了不同場景下建筑景觀因素對人體的影響。將視角β定義為地平線與連接紡織品和建筑物立面頂角的線之間的角度，將phi定義為建筑物底部中心和底側之間的角度（假設建筑物是對稱的）（圖5A）。從理論上比較了開放場景中850 Wm-2太陽強度下SSHF與寬帶結構的冷卻能力（圖5C）。SSHF始終表現出比寬帶織物更高的冷卻能力。隨著β和phi均從0°增加到90°，SSHF和寬帶織物之間的冷卻功率差異進一步從8.5 Wm-2增加到59.6 Wm-2。SSHF 的性能優于寬帶發射器（圖5D）。
