案例1：?jiǎn)蝹€(gè)垂直平板自然對流，輻射散熱
正方形平板，邊長0.1m，面積0.01m^2。環境溫度25℃。
分別計算對流和輻射散熱部分：
對流散熱量：
根據公式（http://www.0532yewu.com/info/864.html）
輻射散熱量：
根據公式（http://www.0532yewu.com/info/859.html）

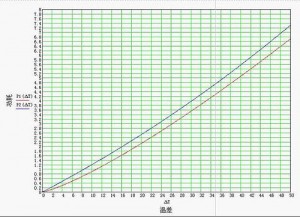

上述2個公式都是溫差ΔT的函數，其曲線如下圖：
從上圖看出，在各種溫差（表面與環境）時，輻射和對流散熱量幾乎各占一半，輻射散熱還比對流散熱多出約0.4W。
環境溫度越高，輻射散熱所占的比例越大。因?yàn)楦鶕?jù)上述公式，對流散熱量只與溫差有關，與環境溫度無關。
在flotherm里計算不同功耗時的溫差，來判斷上述2公式的準確性。計算結果如下：
紅色部分的誤差：仿真計算誤差。

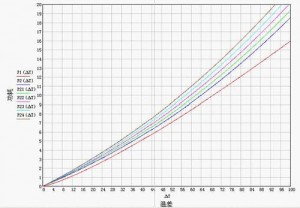

不同環境溫度下的對流散熱和輻射散熱比較:
由上圖可見，環境溫度越高，輻射散熱所占比例越大。

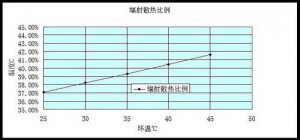

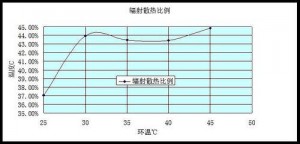

溫差為36℃時，不同環境溫度下的輻射散熱所占比例如下：

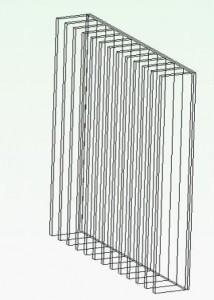

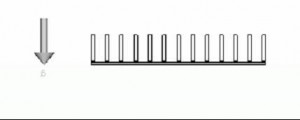

案例2：常見垂直放置的肋片散熱器
長寬0.1m，高度為17mm

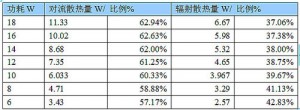

不同發熱功耗下，對流與輻射散熱分別所占比例。

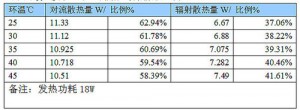

不同環境溫度下，對流與輻射量分別所占比例：
案例3：常見水平放置的肋片散熱器
長寬0.1m，高度為17mm

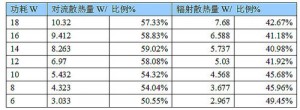

不同發熱功耗下，對流與輻射散熱分別所占比例。

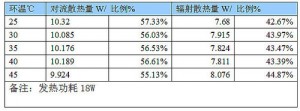

不同環境溫度下，對流與輻射量分別所占比例：
這張圖看起來有點怪。
結論：
- 一般自然對流散熱設計里面，輻射散熱是不能忽視的。
- 簡單形狀的散熱器隨著環溫的升高，輻射散熱所占的比例是上升的，一般從35%-50%。
